本章目的：了解塑胶件卡扣装配设计要点。
卡扣是塑胶件装配方式中最简单、最快速、成本最低及最环保的装配方式，卡扣装配时无须使用螺钉旋具，装配过程简单，只需一个简单的插入动作即可完成两个或多个零件的装配。
1.卡扣的分类

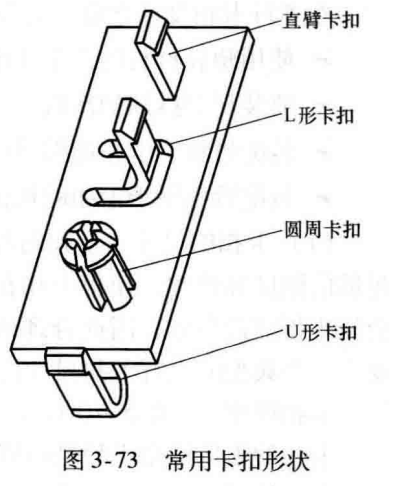

卡扣有多种分类方式。根据卡扣的形状，常用的卡扣可以分为直臂卡扣、L形卡扣、U形卡扣和圆周卡扣等，如图3-73所示。相对于直臂型卡扣，由于有效长度的增加,形和U形卡扣具有较大的弹性。

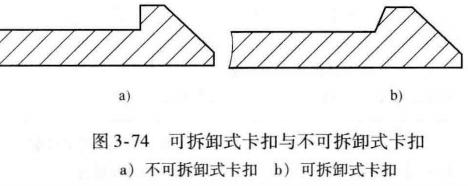

根据卡扣是否可以拆卸，卡扣分为可拆卸式卡扣和不可拆卸式卡扣，如图3-74所示。

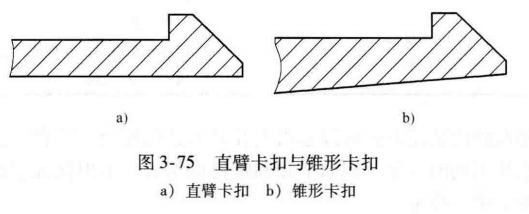

根据卡扣的截面是否变化，卡扣分为直臂卡扣和锥形卡扣，如图3-75所示。
锥形卡扣是从卡扣的根部开始变细，与直臂卡扣相比，在卡扣根部厚度相同的情况下，锥形卡扣能冇效地减小卡扣的应力以及允许更大的变形量。锥形卡扣的另外一个应用是，当直臂卡扣强度不够时，可以在其根部增加材料形成一个锥形卡扣来增加强度。
