进阶篇：5.4）装配偏移

本章目的：装配偏移-定位特征的公差影响

1.装配偏移定义

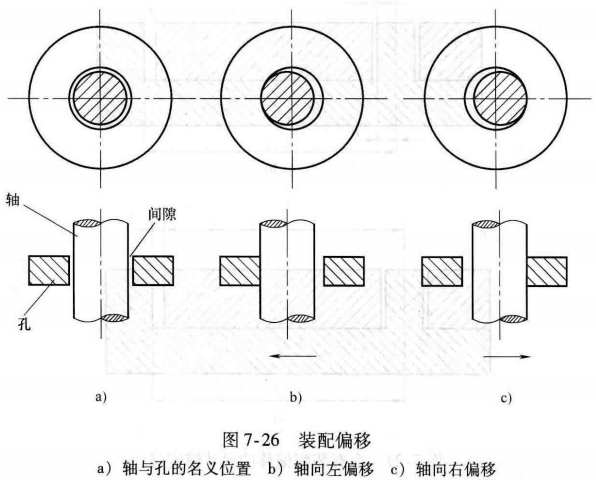

装配偏移是指由于孔与轴、孔与螺钉、定位孔与定位柱等之间间隙的存在使得零件具有一定的自由度，可以在产品中移动，造成零件的实际位置与名义位置存在一定的偏移。如图7-26所示，孔与轴的名义位置如图7-26a所示，孔与轴的中心对齐时孔与轴之间存在间隙，轴可以在孔内任意方向偏移，向左偏移如图7-26b所示，向右偏移如图7-26c所示。
