本章目的：设计出符合粉末冶金工艺要求的零件。
1.基础阅读
①进阶篇：1）DFMA方法的运用；
②需要一台FDM3d打印机:请查看
进阶篇：2）结构设计装备必备；

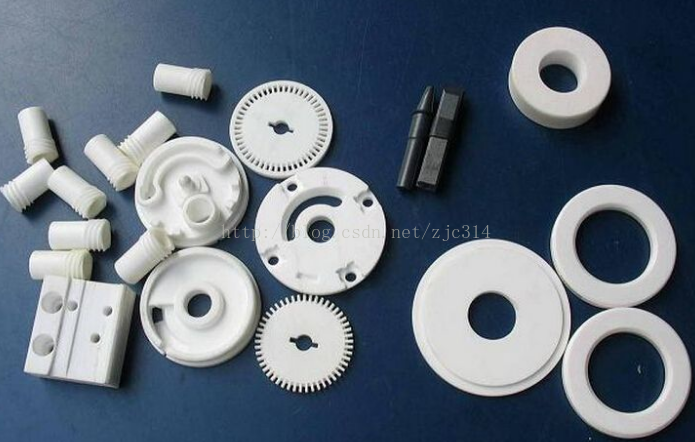

2.粉末冶金概念

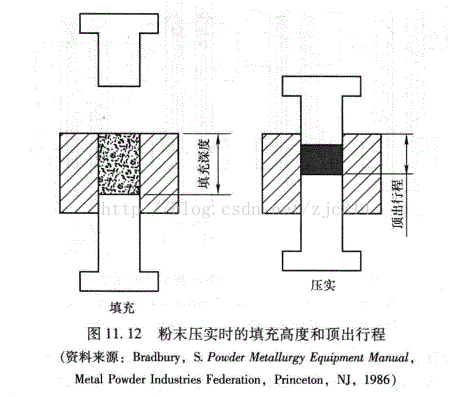

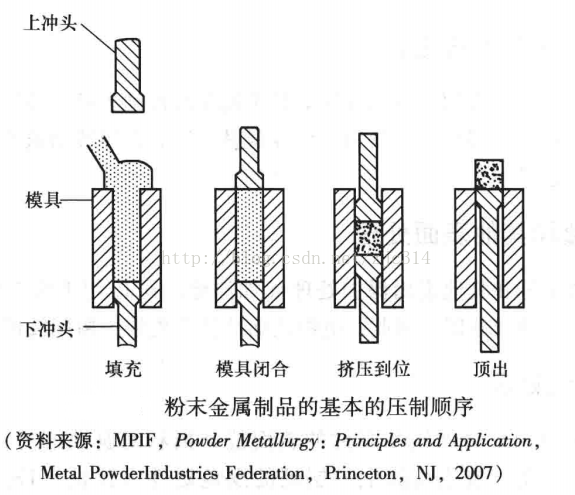

3.粉末冶金压制和顶出

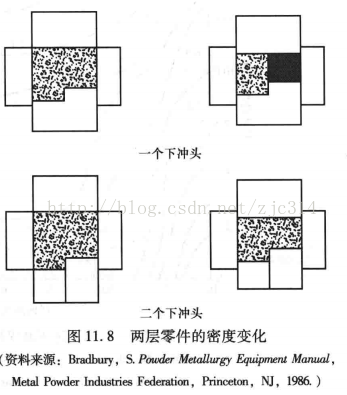

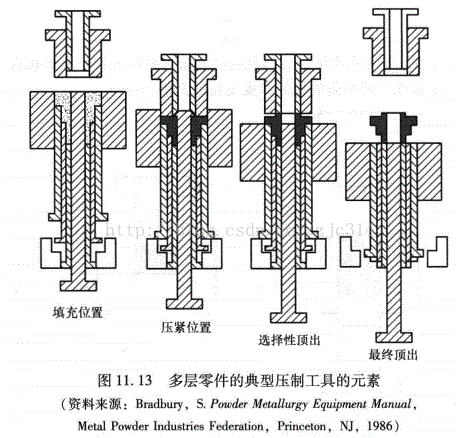

4.为什么多层零件要多个下冲头

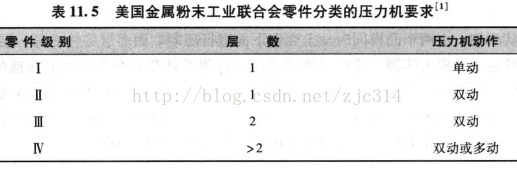

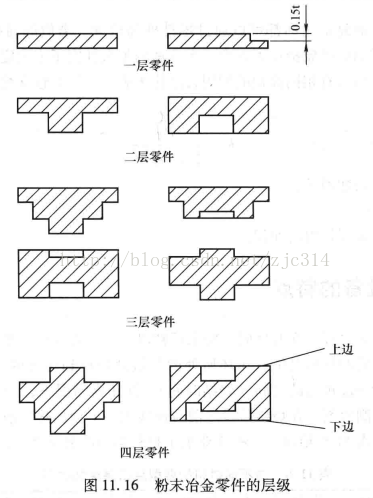

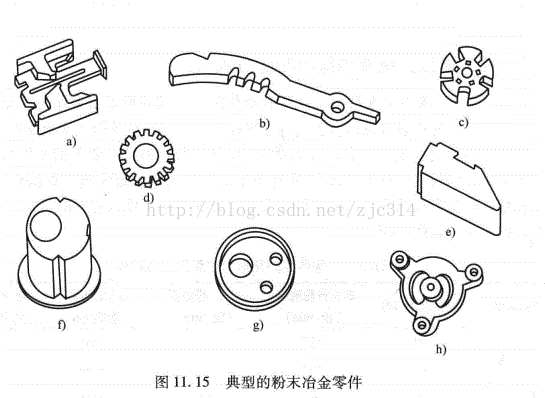

5.粉末冶金零件复杂程度

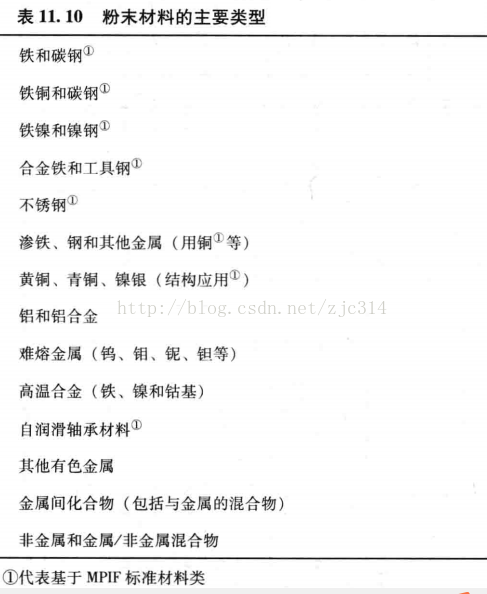

6.粉末冶金材料
7.粉末冶金零件设计指南

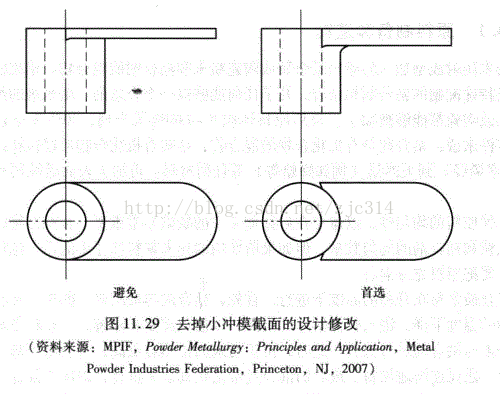

7.1 避免会在压紧工装部件中细薄截面的特征

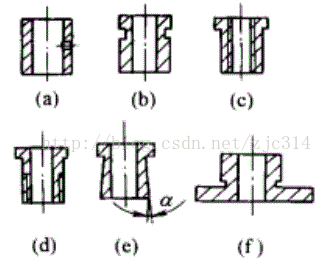

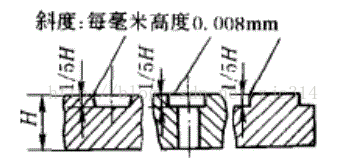

7.2 应使压模中的粉末收到大致相等的压缩，并能顺利地从压模中取出已经模压成型的制品。在零件压制的方向如有凸起或凹槽时，则粉末在压制时各部分的密实度不易一致，因此凸起或凹槽的深度以不大于零件的总高度的1/5为宜，并有一定的起模斜度；
7.3 当由上向下压制的零件结构较长时，其中间部分和两端的粉末密实度差别也较大。所以在实际生产中，限制长径比：为2.5~3.5，壁厚越薄其长径比的倍数越低。
7.4 零件壁厚均匀，可以防止烧结时引起尺寸的变化和变形。
7.5 设计带有凸缘或台阶的零件，其内角应设计成圆角，以利于压制时凹模中粉末的流动和便于起模，并可避免产生裂纹。

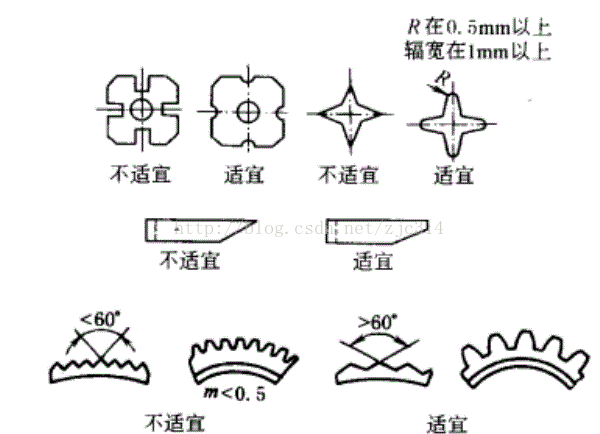

7.6 尽量避免深窄的凹槽、尖角或薄边的轮廓，避免细齿滚花或细齿外形，因为这些结构装粉成形都很困难。

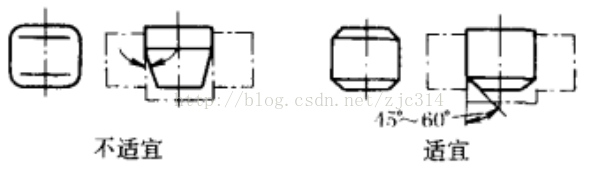

7.7 避免尖边，锐角和切向过度。

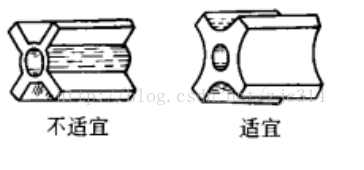

7.8 零件只能设计成与压制方向平行的花纹，菱形的花纹不能成形，应避免。
7.9 与压制方向垂直的孔，径向凹槽，内螺纹及外螺纹，倒锥，拐角处退刀槽等结构难以压制成形，当需要时可以在烧结后进行切削加工。

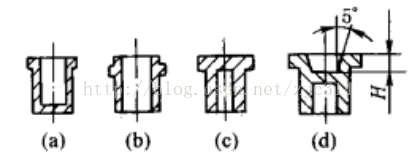

7.10 底部凹陷的法兰，外援中部的凸缘不能压制成形。上部凹陷的法兰为坯件，当埋头孔小于压制面积的1/2,深度小于零件全高的1/4左右时，要做5°拔梢才可以成形。

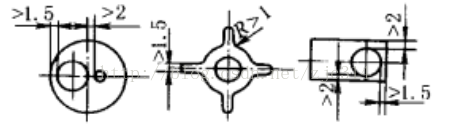

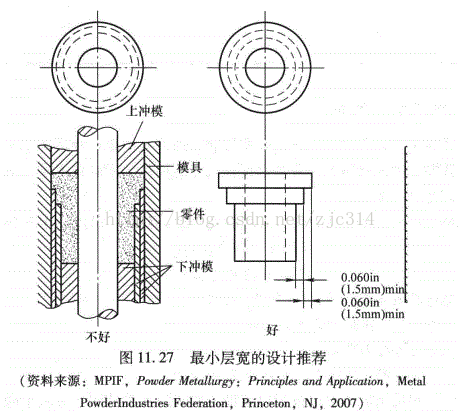

7.11 从模具强度和压制件强度方面的因素考虑，并从孔和外侧间的壁厚要便于装粉考虑，制品窄条部分的最小尺寸应该有一定尺寸。
7.12 为了使凸模具有必要的刚度，使粉末容易充满型腔和便于从压制模内取出制品，零件结构应避免尖锐的棱角，并适当增加横截面的面积。

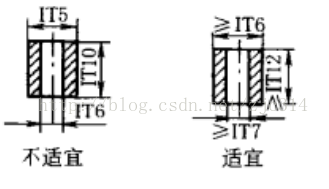

7.13 避免过小的公差。

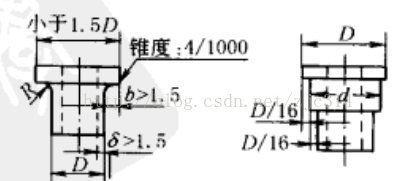

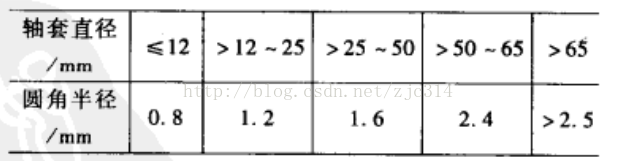

7.14 对于长度＞20mm的法兰制件，法兰直径不应该超过轴套直径的1.5倍，在可能的条件下，尽量减少法兰的直径，以避免烧结后的变形。法兰根部圆角半径可以参考下表：

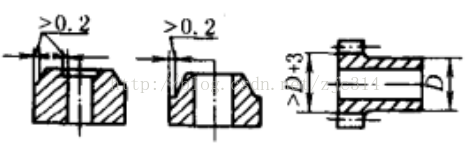

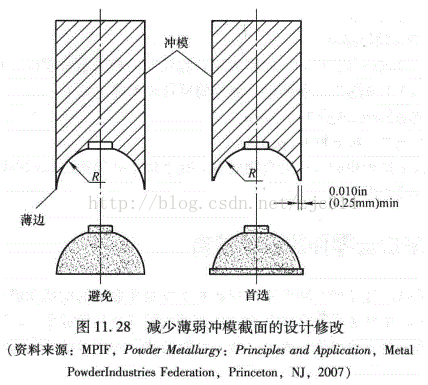

7.15 粉末冶金件的端部最好不要有过锐棱角，并避免工具倒圆。倒圆时尽可能留出0.2mm左右的小平面，以延长凸模的寿命。

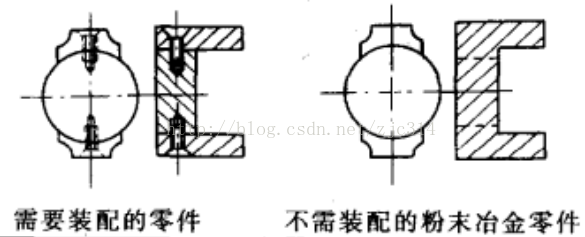

7.16 在很多情况下，粉末冶金零件适合替代机械加工比较困难或加工劳动量大、材料利用率低的一些零件。在某些情况下，还可以替代一些本来一些本来需要加工后装配在一起的零件。

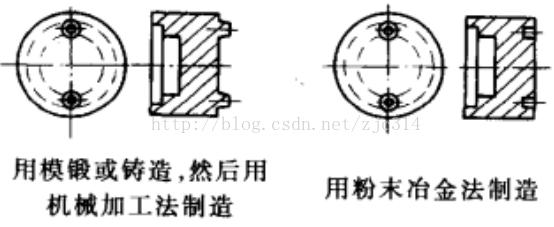

7.17 当把铸件或锻件改成粉末冶金零件时，将粉末冶金零件上的凸部移到与其装配的零件上，以简化模具结构和减少制造上的困难。

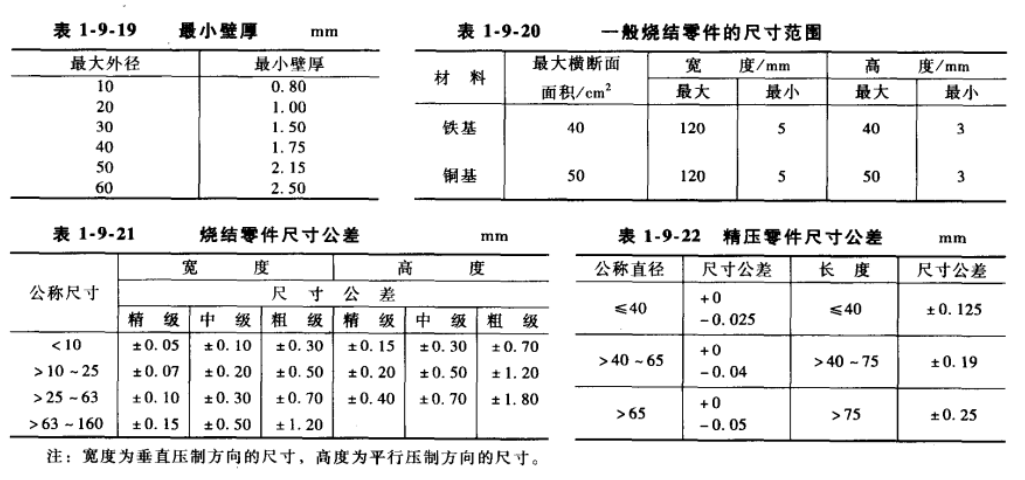

8.粉末冶金零件最小厚度、范围及精度

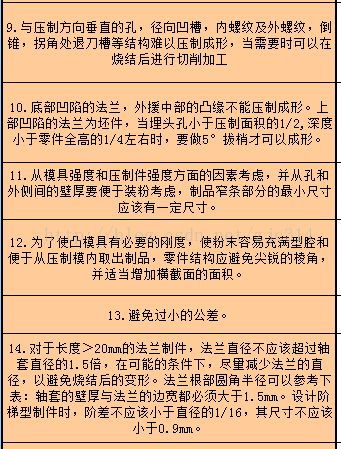

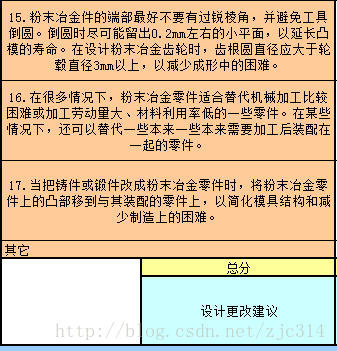

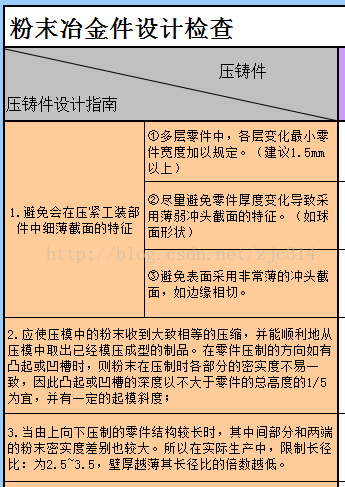

9.粉末冶金件DFMA表格
10.追加
