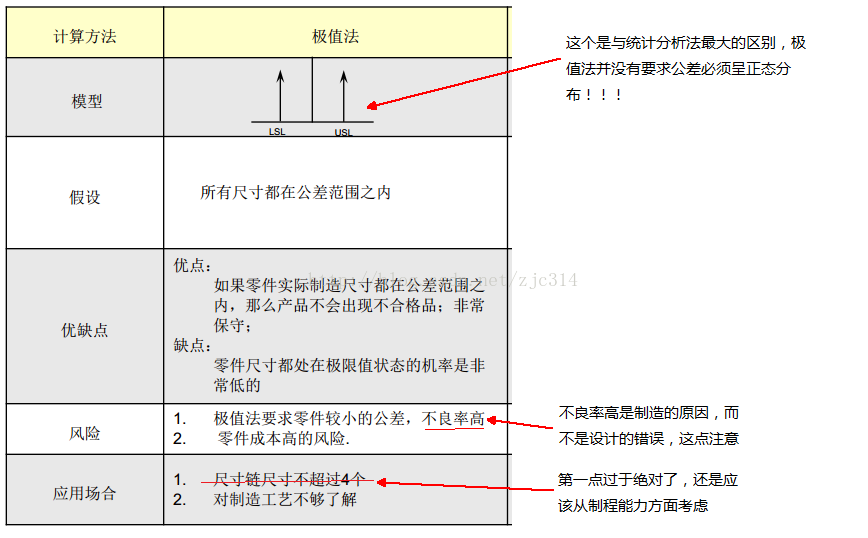

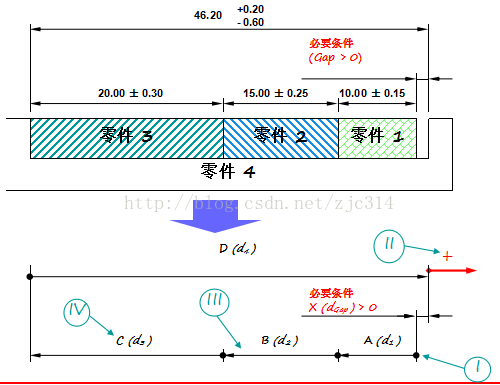

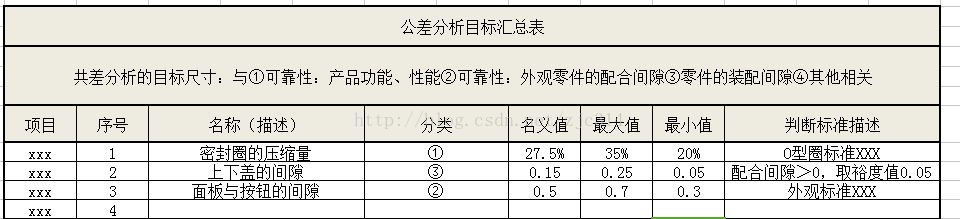

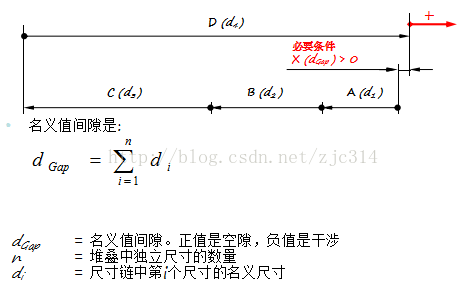

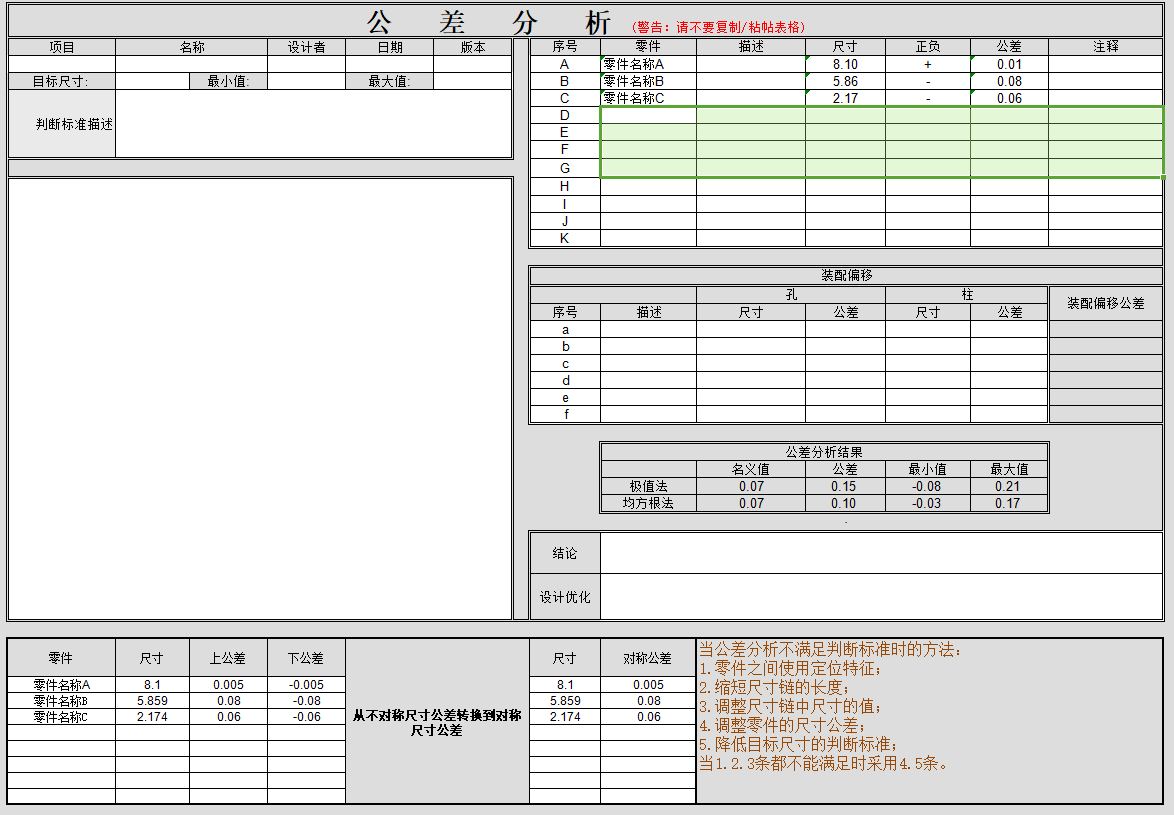

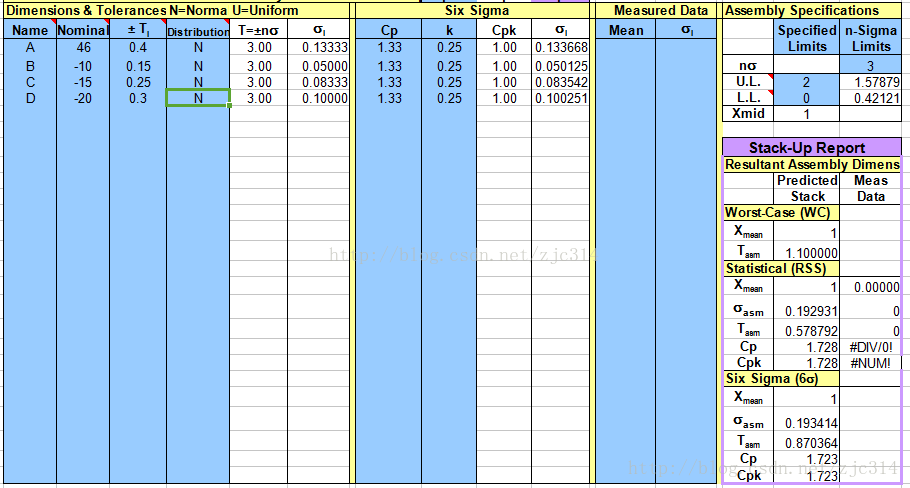

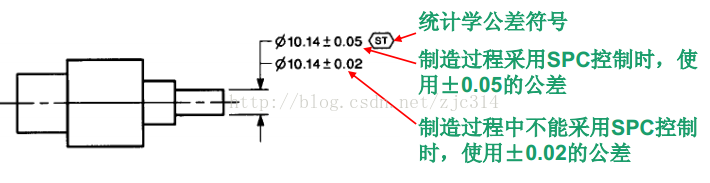

进阶篇：5.2）极值法(Worst Case ,WC) 进阶篇 17年9月10日 编辑 MDModule博主 取消关注 关注 私信 本章目的：了解极值法，运用极值法； 1.极值法定义 极值法（WC，Worse Case）：极值法是考虑零件尺寸最不利的情况，通过尺寸链中尺寸的最大值或最小值来计算关键尺寸的值； 计算公式： 2.极值法计算实例3.极值法的要点4.运用极值法公差分析完整流程4.1 查看公差分析总章流程4.2 依次按流程设计，流程6公差分析方法选用极值法1）定义公差分析的目标尺寸和判断标准（对于完整的公差分析，最难和最容易忽略的一步）2）建立闭合尺寸链3）将非对称公差转成对称公差4）判断尺寸链中尺寸的正负5）计算目标尺寸的名义值6）选用公差分析的方法7）公差分析的计算8）判断和优化9）公差分析结果图纸标注，统计公差法标注对应符号5.极值法运用的注意点5.1 公差分析工具5.2 无论你最后采取什么办法，极值法请优先运用一遍
