本章目的：了解形位公差是如何标注的，及其意义；

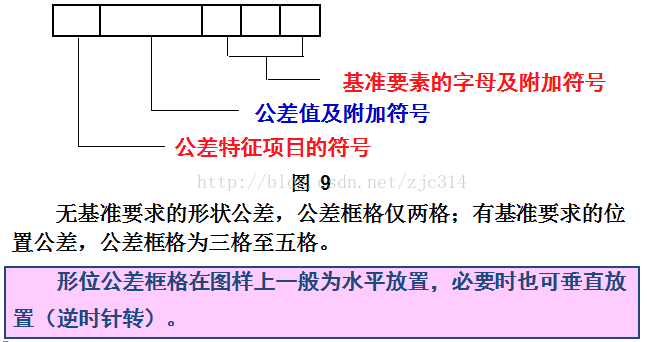

1.形位公差框格 Feature Control Frames

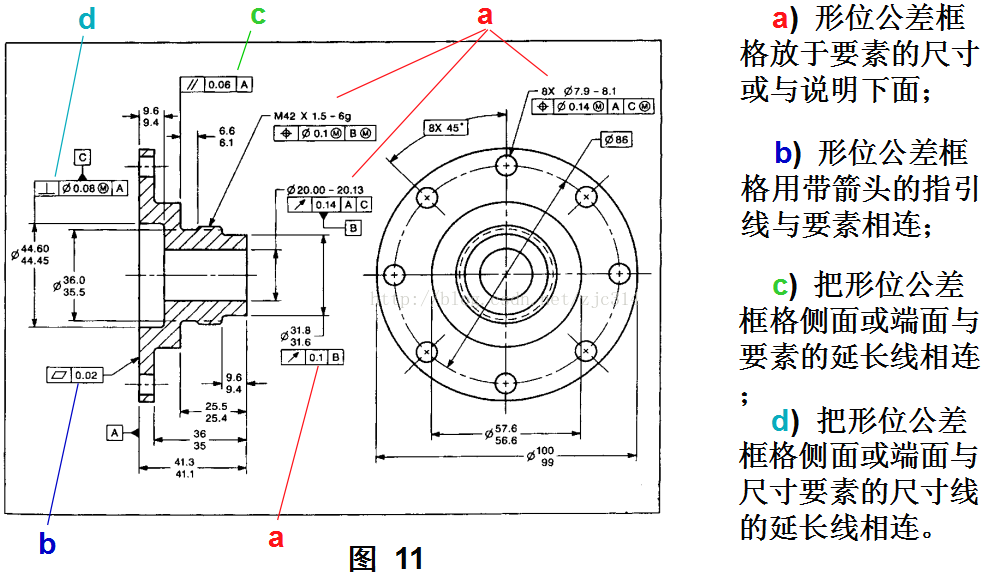

2.被测要素的标注(两国标准不同)

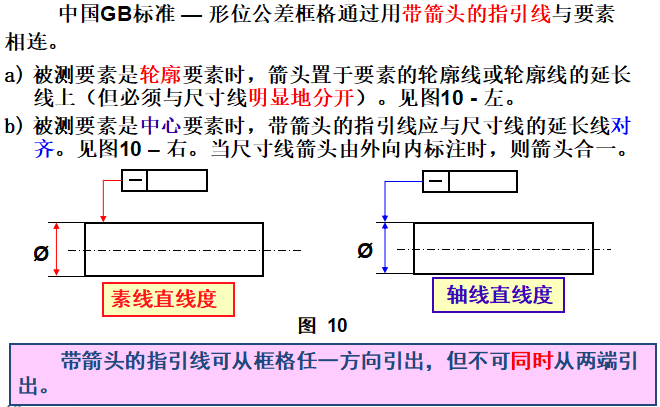

2.1 中国GB标准 — 形位公差框格通过用带箭头的指引线与要素相连。

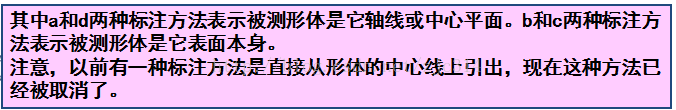

2.2 GM标准（有四种,且可无带箭头的指引线）

//没必要强记，3d软件工程作图时软件会自动提醒，但注意要分别其意义。

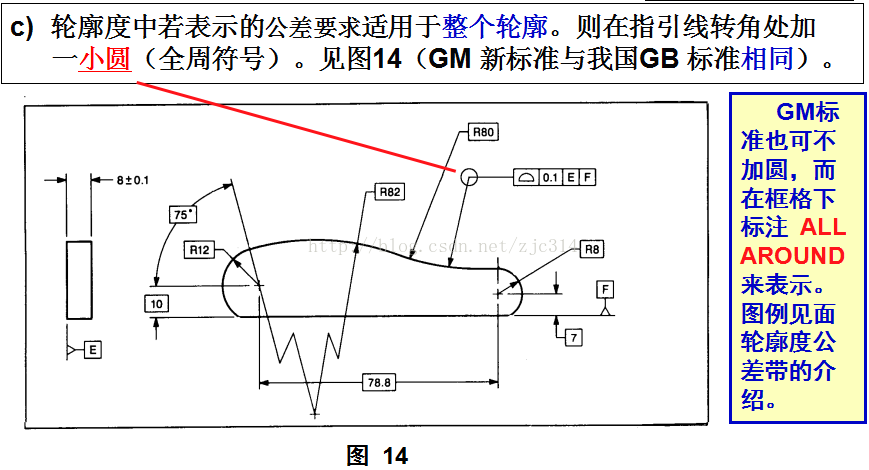

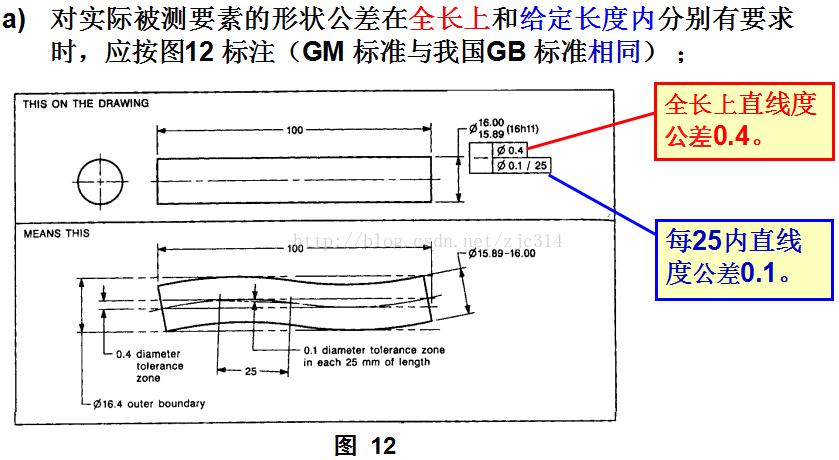

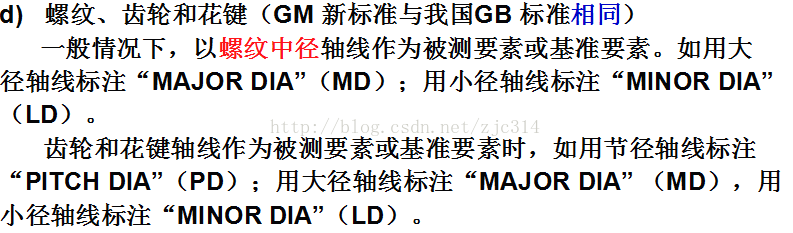

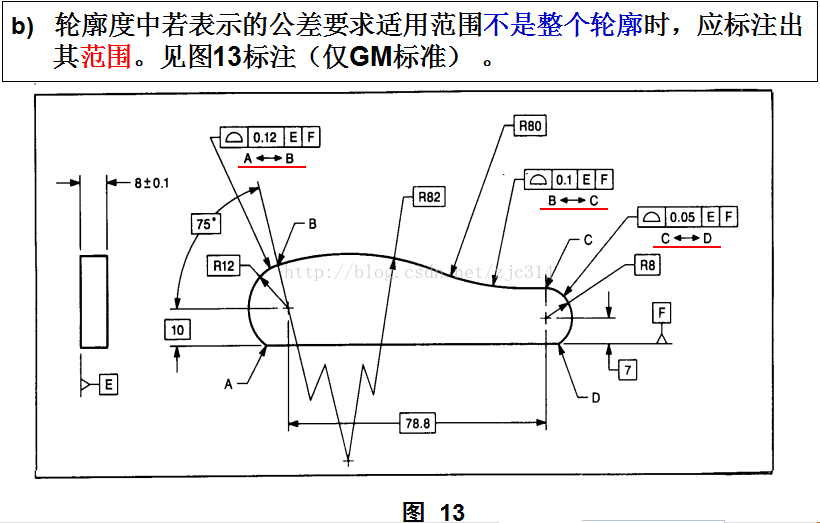

2.3 几个特殊标注

 除非另有要求，其公差适用于整个被测要素。

3.基准要素的标注

3.1  符号(GM标准规定字母I、O和Q不用，我国GB标准还要多)

   GM新标准(ISO)：

3.2  与基准要素的连接（GM 新标准与我国GB 标准相同）

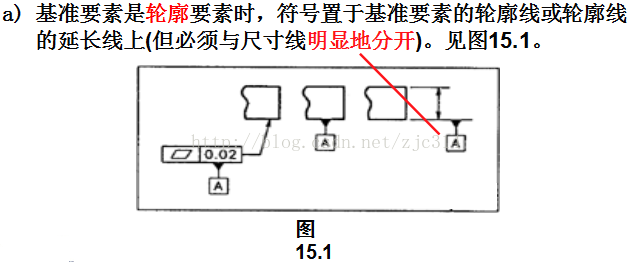

3.2.1 选轮廓要素为基准时

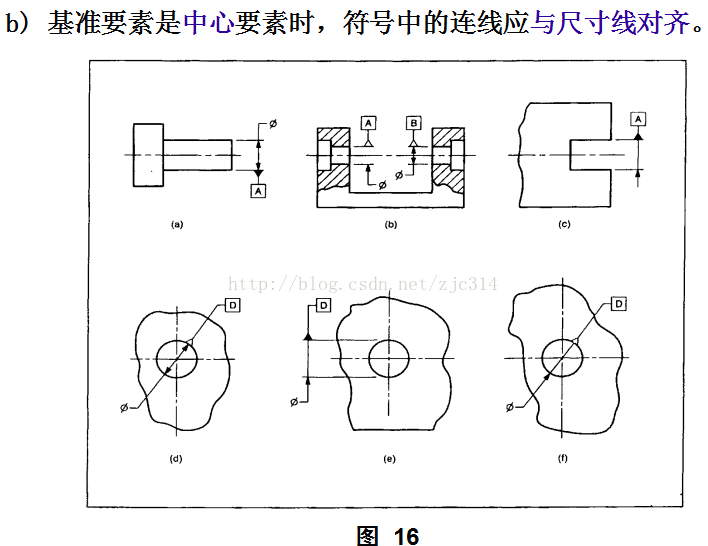

3.2.2 选中心要素为基准时

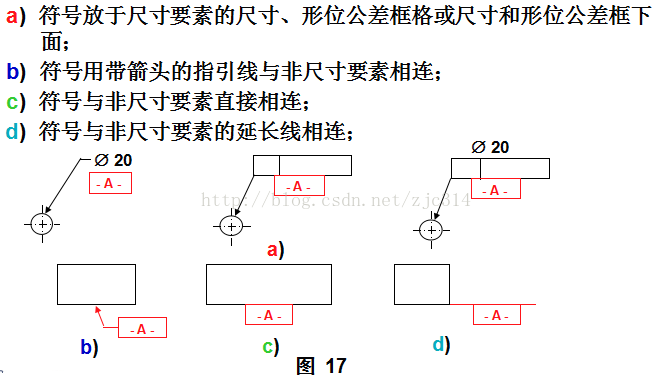

3.3 GM A-91 标准

GM  A-91 标准基准符号的标注与形位公差框格标注一样，不明确定义轮廓要素和中心要素。因此GM图样的右上角或左上角专门有“基准说明表”对基准要素进行描述。

//GM A-91 不用多记，知道即可。
