本章目的：明白注塑件加强筋的设计。

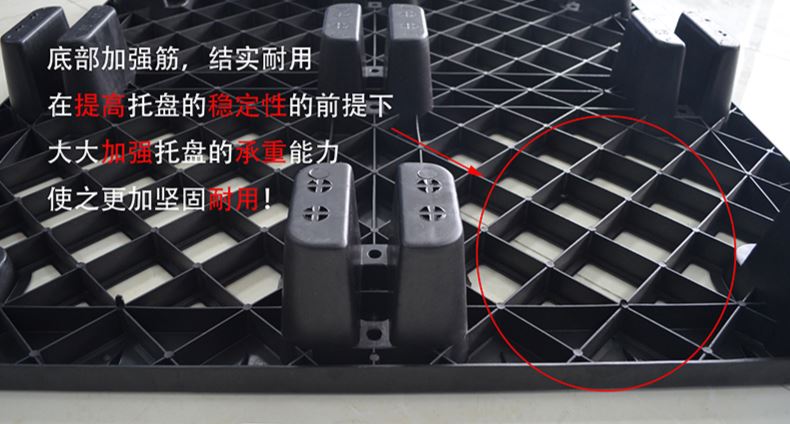

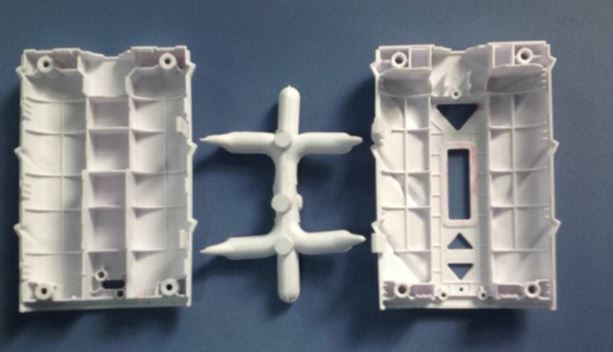

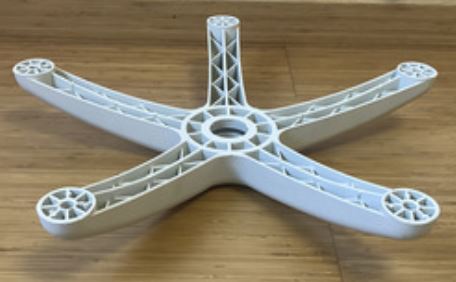

1.注塑件哪里需要加强筋

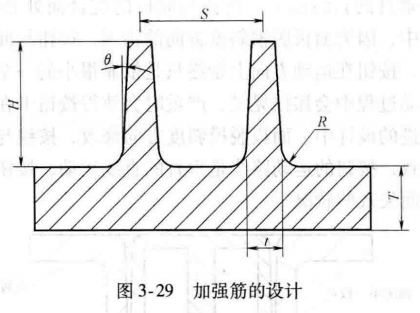

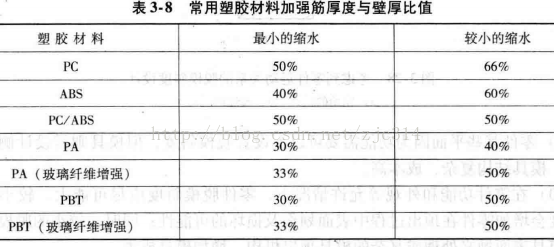

2.加强筋的厚度不应该超过塑胶零件厚度的50%~60%
对于薄壁塑胶件（零件厚度小于1.5mm)，加强筋的厚度可以超过表中比值、甚至等于零件壁厚。
2.加强筋的高度不能超过塑胶零件厚度的3倍
为了提高零件的强度，加强筋的高度越高越好。但加强筋的高度太高，零件注射闲难，很难充满，特別是当加强筋增加脱模斜度后，加强筋的顶部尺寸变得很小时。加强筋的高度一般不超过塑胶件壁厚的3倍，即H≤3T。
//凹形结构的加强筋板高度，一般比边缘底1~3mm；这样主要是美观原因，也有既考虑强度和拔模。

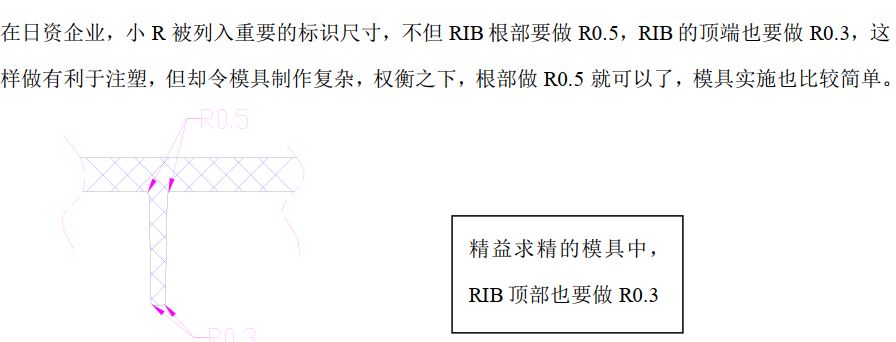

3.加强筋根部圆角为塑胶零件厚度的0.25~0.5倍

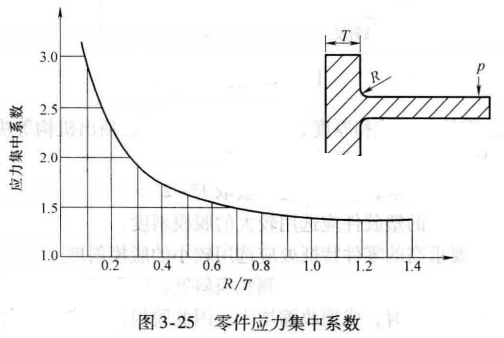

如上一节所述,加强筋的根部需要增加圆角避免应力集中以及增加塑胶熔料流动性,圆角的大小一般为零件壁厚的0.25~0.50倍,即R=0.25T~0.50T。

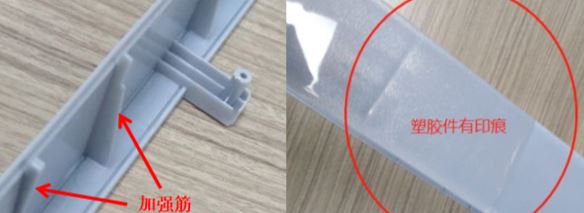

//这一条就有意思了。如果加强筋加圆角，那么必然会有很大的缩痕。
//但如果不加，那加强筋的效果直接打折。
//所以作者的选择是，一般情况下保持厚度，但底部不加圆角。后期有要求(比如测试或评审不过)，可以再追加，模具更改也容易。（不过后期就算加强筋加粗也不会加圆角）
//而且，加强筋底部圆角和应力集中的问题，知道的人少。但表面收缩问题，却是人人关注。再且画圆角是花精力的，所以很多产品的加强筋是没有底部圆角的。
4.加强筋的脱模斜度一般为0.5°~1.5°
为了保证加强筋能从模具中顺利脱出，加强筋需要一定的脱模斜度，一般为0.5°~1.5°,斜度太小，加强筋脱模困难，脱模时容易变形或刮伤；斜度太大，加强筋的顶部尺寸太小,注射困难，强度低。
//加强筋脱模斜度作者取0.5°，不然顶部与底部会相差很大。对，作者会自己在零件图中画出，模具厂有需要让他们自己再改。
5.加强筋与加强筋之间的距离至少为塑胶零件厚度的2倍
加强筋与加强筋之间的间距至少为塑胶件壁厚的2倍,以保证加强筋的充分冷却,即S≥2T。

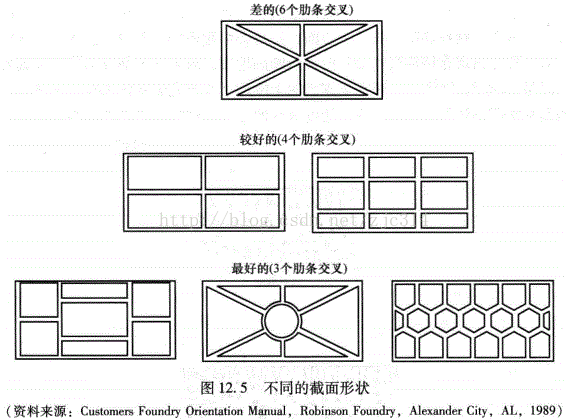

6.加强筋的设计需要遵守均匀壁厚原则
加强筋设计需要遵守均匀壁厚原则。加强筋与加强筋连接处、加强筋与零件壁连接处添加圆角后,很容易造成零件壁厚局部过厚。

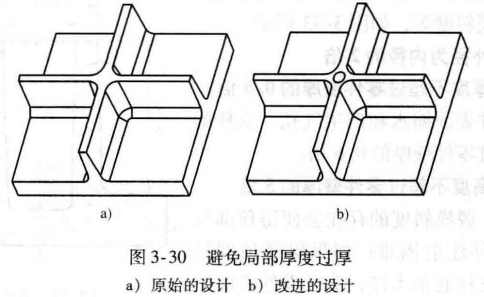

如图3-30所示,加强筋与加强筋连接处增加圆角后会造零件壁厚局部过厚,容易造成零件表面缩水。此时可在局部壁厚处做挖空处理,保持零件均匀壁厚,避免零件表面缩水的发生。
7.加强筋的顶端增加斜角避免困气

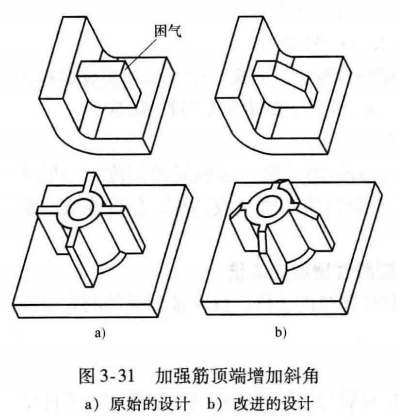

加强筋顶端应避免直角的设计,在注射过程中,直角的设计很容易造成顶端困气,带来注射困难和产生注射缺陷。如图3-31所示,可以在加强筋顶端增加斜角或圆角避免零件困气问题的产生。

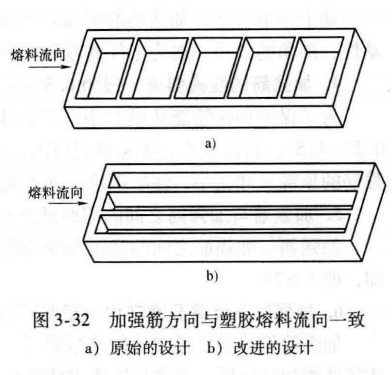

8.加强筋的方向与塑胶溶料的流向一致
加强筋方向应与塑胶熔料流动方向一致,确保熔料的流动顺畅,提髙注射效率,避免产生困气等注射缺陷,如图3-32所示。
