本章目的：3d和2d图纸命名，图号编制方法和申请流程，便于后期物料管理。



1.前言

对图纸管理而言，在做一个新产品的时候，如何对所有的零部件进行命名及图号编制是一件麻烦的事情。特别是一些公司的标准化流程欠缺或本身有点坑的情况下，结构工程师在绘图时候要付出额外的精力。图纸更新，版本迭代，同系列量产变更等。做的不好就容易造成图纸管理大混乱。

本章节就提供一个作者的图纸命名，图号编制及管理的办法，可以为公司和个人的图号编写提供参考。

作者的命名方式来自于：自己德日双企实际所得+自己工作经验。

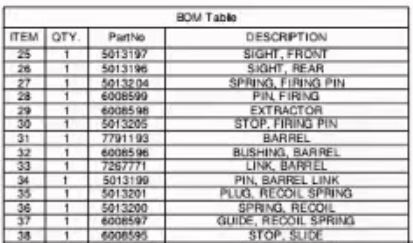

//改了两个版本之后，作者放弃了量产阶段图号所有分类的方式，改用1234567这样的7位数字作为所有的零部件号（要追加版本号哦，如”1234567_V0“）。这样反而更简单。这也是很多外企的做法。（但ERP的物料管理上需要用心了，后期分类上会头疼）

 //基本图号都会经历：隶属→分类→流水  三个过程，而每一个过程的BOM库重构都会让各家公司喝一壶的。



2.前置信息

1.零部件号=物料号；

//或者说是物料号的一部分，物料号的概念更大，比如很多加工过程中很多耗材也算在物料里面，有些公司认为只有底层能采购的零件算是物料，装配件不算。但为了便于沟通，先这样认为比较好。

2.零部件物料号=3d图纸名字=2d图纸名字；

//很多公司的物料号，3d图纸名字，2d图纸名字，都不一致。有原因，但这里作者默认一致，也有好处。

3.3d与2d图纸命名=中文名+零部件号+版本号。

//这是总的命名规则，3d与2d图纸命名，在很多外企中不加名字name，是为了保存和多种设备同步制造。当然也可以将零部件号提前换位。

在早期，3d软件都不支持中文名字和多种数学符号。

且直到在现在，仍然很多制造设备需要3d图纸或其转化的程序，这些程序不能有中文名字和一些奇怪的符号。

所以累积下来，很多企业的图纸命名只有一串数字。但查询图纸十分不方便，需要配合熟练的ERP的运用才行。这就要求公司的图纸管理和BOM都非常好。

作者考虑后还是加上中文名字比较好。现在3d软件的保存已经不成问题，到制造的时候，如果有要求，可以仅保留 零部件号+版本号。



3.样机阶段图纸图号

样机阶段指的是手板件、样板件阶段，也就是图纸上的“S”阶段。样机没有通过对应的可靠性测试，其零部件的可靠性不能保证，且变更次数较多。所以单独给一套图号。

//这是作者日企工作的经验。

这是对样机体质量体系的一种保证，比如，采购在采购样机件时，可以在价格上的幅度可以宽容，但零件的数量可以进行防错限制等。当然，如果你的公司没有所谓的样机阶段（非标产品），或量产时不想再更改图号，也可以直接启用量产的图号。



3.1 样机命名例子

部件A+MDM_T_Y21_002+V0

中文名称+样机图号+版本

//原S0更改为V00，再改为V0



样机零部件图号释义：

MDM：公司名，MDModule缩写

T：Test，样机产品的零部件

Y21:2021年

002：流水号

V0：版本号，版本更新后依次为V1，V2，V3

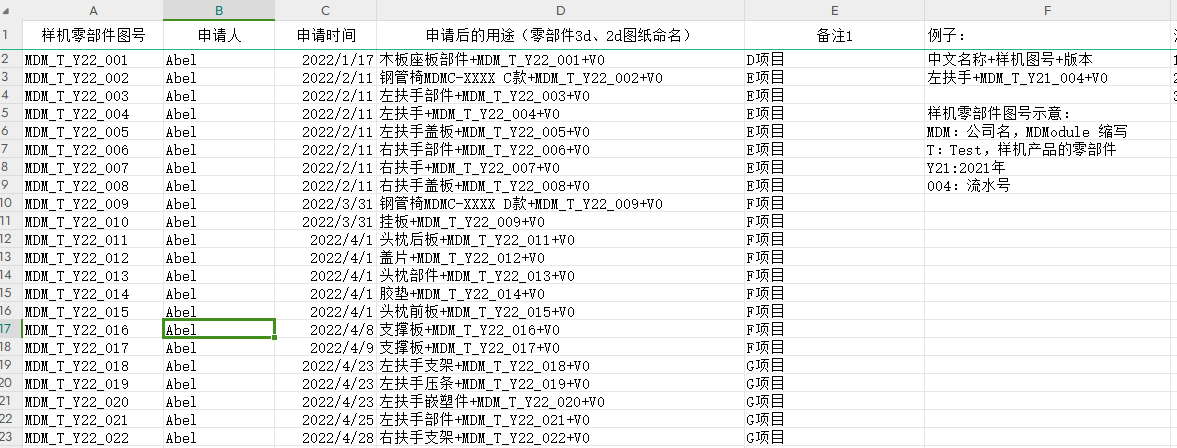

3.2 样机取号表

样机取号表如下图，一般不需要使用ERP等系统，表格就可以了。

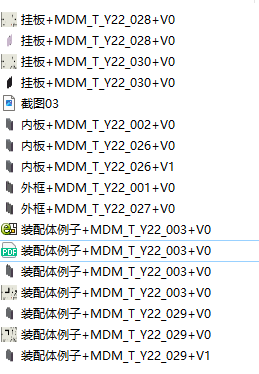

3.3 样机阶段零部件命名

取号后，零部件命名如下图

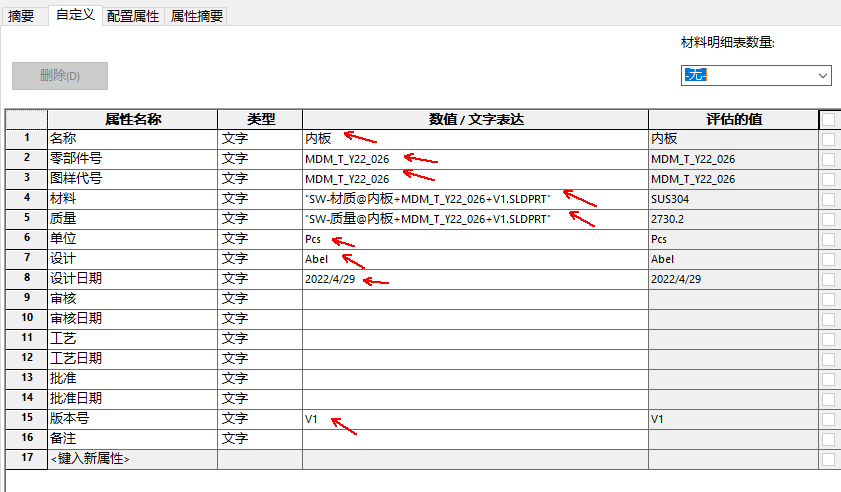

3.4 样机零部件的3d图属性表

3d图属性表的填写方式如下

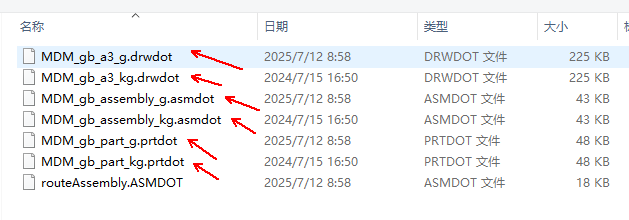

//这次作者的模板更改并全部做好了，直接用即可。



3.5 命名规则注释

1）用下划线是因为，很多软件命名支持下划线而不支持“-”线，软件开发要求；

2）样机阶段所有产品零部件均用这套图号，不可借用。量产阶段换图号，过测试可借用；

3）3d、2d图纸同名同号同版本；

4）作者这里的零部件号与图样代号一致；



4.量产阶段图纸图号

量产指的是小批量生产，大批量生产的阶段。也就是图纸上的“A”“B”阶段。

这时候过了产品测试的零部件就要换一套图号了。可以方便零部件管理和借用。

图号的变更也可以提前到正式开模前。向BOM组提交样机工程图，然后BOM组给出量产阶段的正式图纸名称和物料号（图样代号和物料号一样比较好）。

//其实所谓名字，取个大类即可，比如“前面板”，相似的零件都叫前面板，但零件图号不同。可以给张表，所有名字列出来，给出中英日德等同步翻译。

//如果你是做非标产品的或近似项目的，可能直接用量产阶段图号就好。



4.1 零部件号

4.1.1 零件、部件、产品取号例子

如：操控杆+0000001+V0

中文名称+零部件 图样代号+版本

释义：

①0000001：7位数流水号；

//7位数足够大多数公司用了，实在觉得不够就8位数。流水号的物料号真的用不到8位数以上。

②V0：版本号，版本更新后依次为V1，V2，V3

//在实际操作中，作者发现，简短明确的物料号和版本号，非常有助于零部件的一体制造和整体的管理。

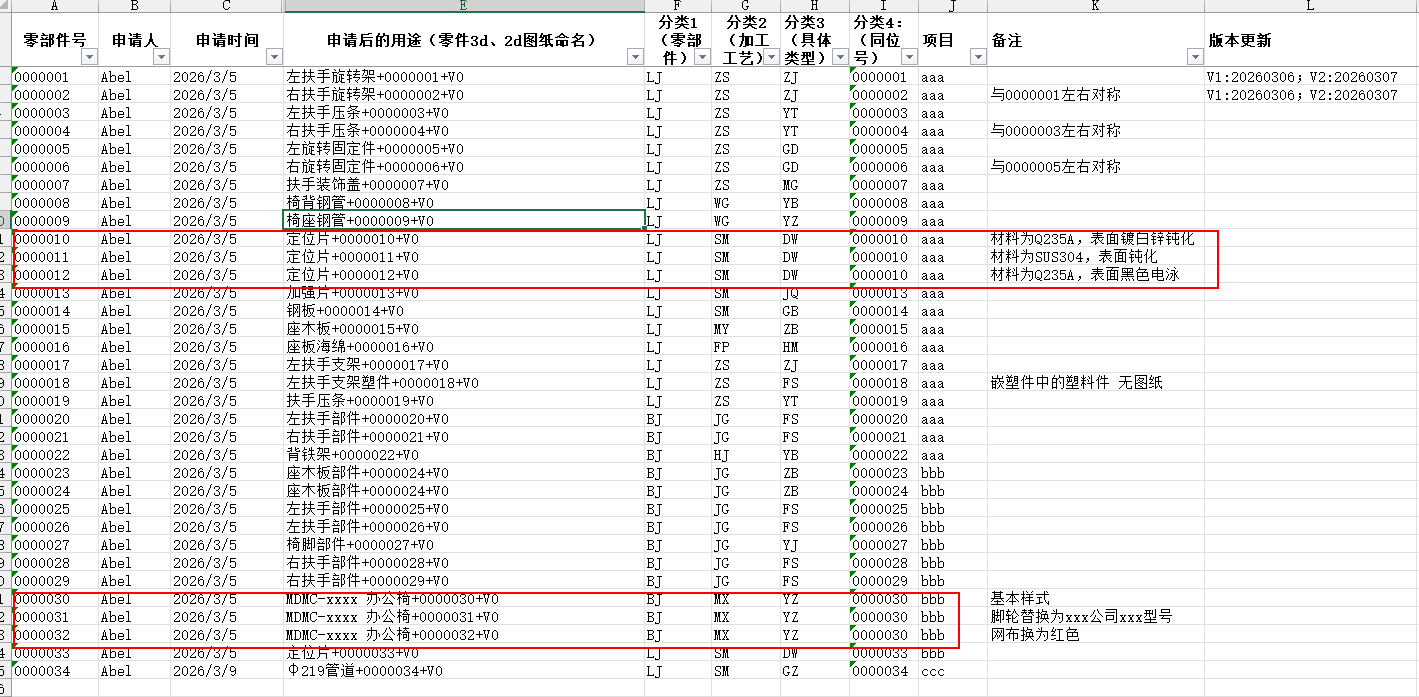

4.1.2 零部件取号表

零部件取号表如下图，但建议用ERP等系统统一管理，也应该用ERP系统了。

//同位号（也有叫项目号）的零件，即3d图相同而材料不同或表面处理不同的零件。同位号零件分类是很重要的，实际操作中可以减少大量同样图纸的绘制和同样物料的采购管理。

但作者没有在BOM管理上实际操作过，上一家公司这方面管的不是很好。所以作者也只能给一个自己感觉可以的分类方法。



4.1.3 量产阶段零部件命名

取号后，零部件命名如下图

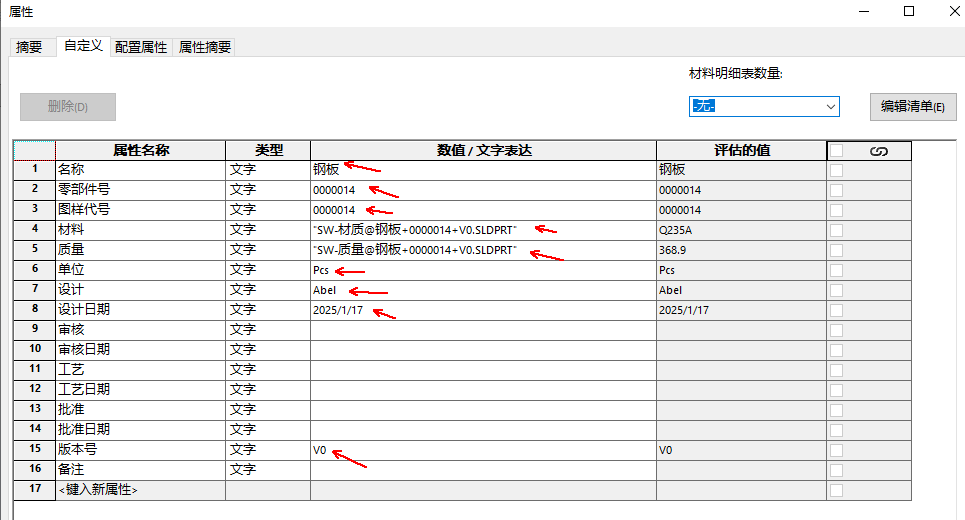

4.1.4 量产零部件的3d图属性表

3d图属性表的填写方式如下

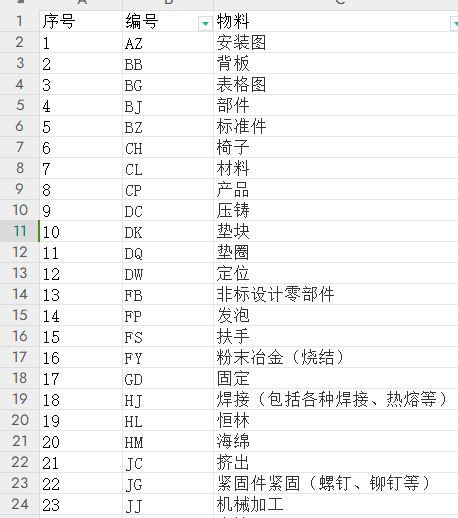

4.1.5 零部件号的BOM分类编号原则

零部件号/物料号的分类可以参考如下，作者的例表里有：

这个分类只做参考用，可以取其他的编号，但尽量不要相同。

这个分类是用于物料号的BOM登记（NMN）和查询用的，这样就可以统计查询公司一共有多少注塑件、钣金件等，并且后续可以做分类管理，借用，降本增效等工作。



4.2 标准件号

标准件：
方形垫圈 JIS B 1256 FB φ11x30x2+B000003+V0

释义：

①B：标准件；

②000001：流水号；6位数；

③V0：版本号，版本更新后依次为V1，V2，V3。

//可以将标准件或通用件的物料号，统一到零部件中（就是统一用流水号），分类中多加1列即可；但同样的，BOM管理更加重要了。





4.3 通用件号

通用件的取号和使用标准参考标准件。就是B改成T。



4.4 3d软件的标准库

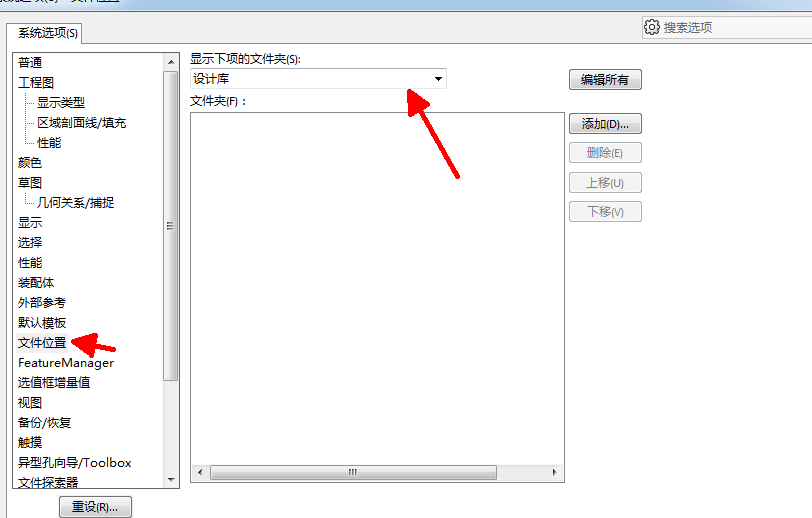

标准件或通用件可以制成对应的零部件库，放在自己的软件库内。



可见 标准结构篇：8.2）工程图模板、零件库的使用和绘图。



5.图纸图号申请流程诀窍

1）将两张图号申请表格放置在公司的公共盘，方便公司研发部所有人取号；

//对公共盘的文件设置为只有一个人可以写入，那么就不会出现多个人同取一个号码的现象，防错。

2）在样机阶段，一个产品的样机交于一个工程师设计时，该工程师可以多取几个样机号，方便后期变更；样机阶段的图号可以在一段时间设计组内分配一次，这样不容易取号打架。



6.其他关于零部件图号的要点

1）3d、2d图纸的名称需要保持一致；

2）图纸命名=中文名+零部件 图样代号+版本号。这是总的命名规则。（这也是避免图纸命名重复的方法）

//也有很多外企的方法是：图纸名称=7位数物料号+版本号。最多8位数。如”12345678_V0″

3）样机阶段和量产阶段用两套图号，是一种防错措施。（日本公司的经验）样机阶段的零部件不可被通用，且采购有对应上限；

4）零部件命名要加版本号，可以保证提供给供应商正确的版本图纸（德资公司的经验）；版本号各公司要求不同，可以直接用V0,V1,V2等代替S0，A1，B2等，和阶段分开也是不错的方法。

5）BOM能管理就用流水号（德资公司的经验）。
