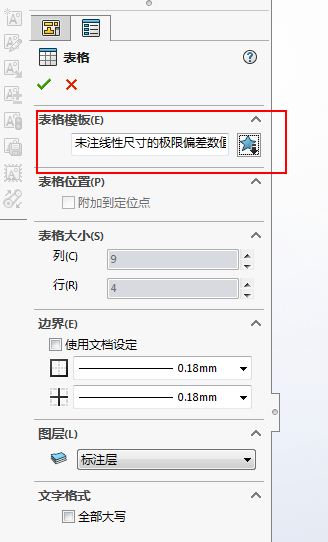

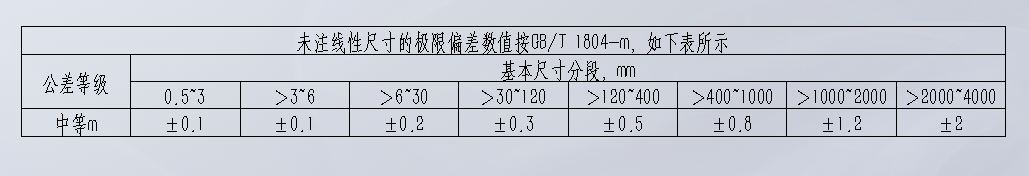

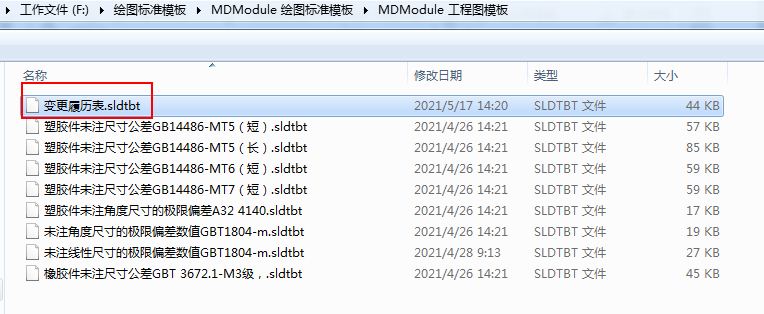

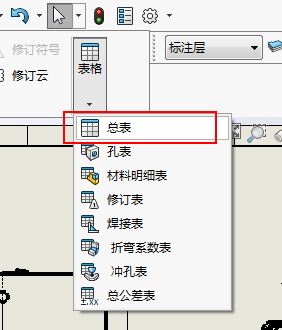

本章目的：如何使用已经成熟的工程图模板，定制自己的零部件库。
注：本章设置针对的是SolidWorks2025的。
1.标准化软件设置

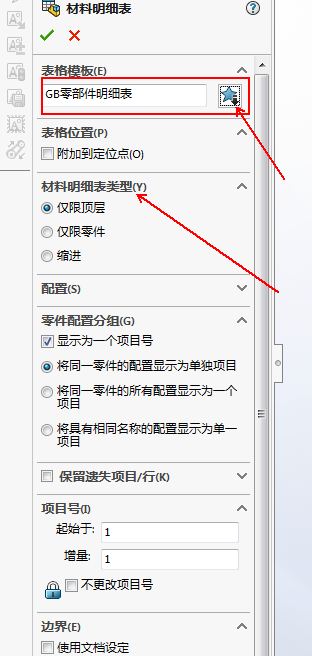

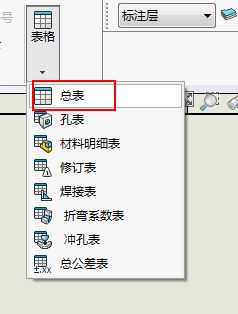

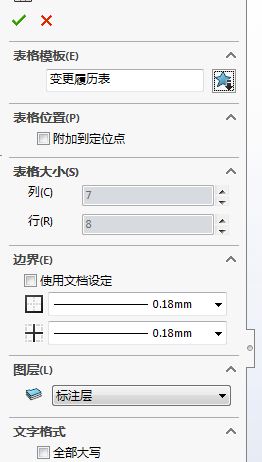

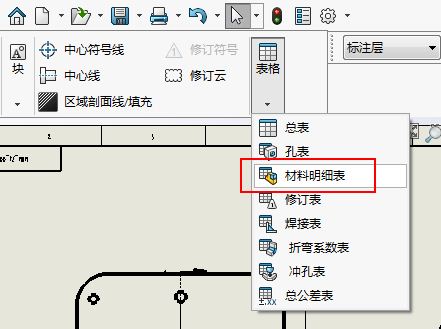

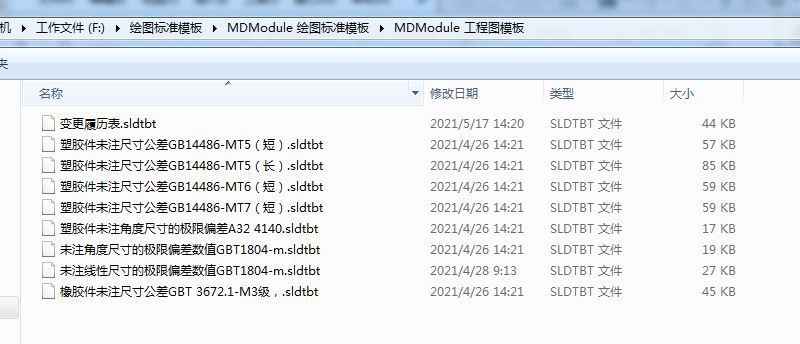

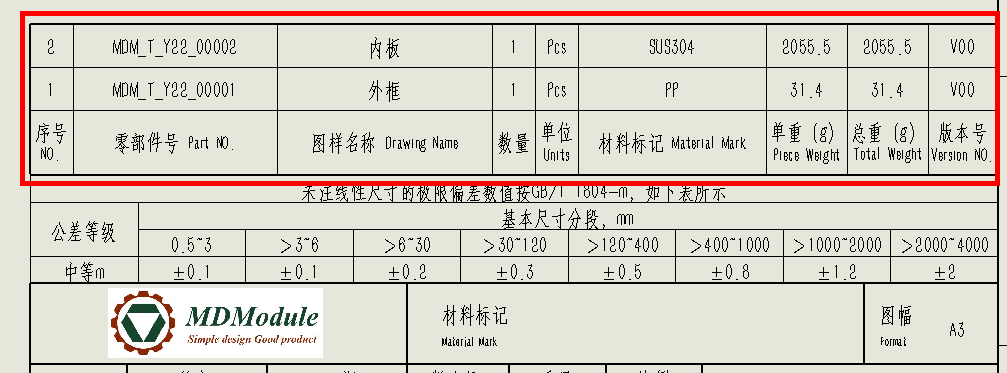

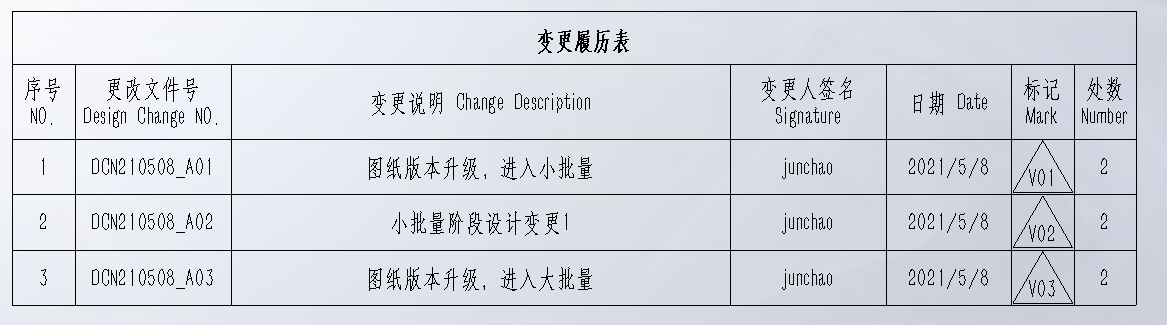

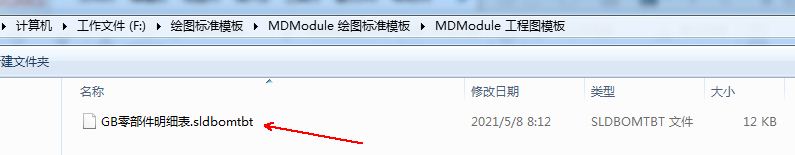

1.1 绘图模板及零件库等设置

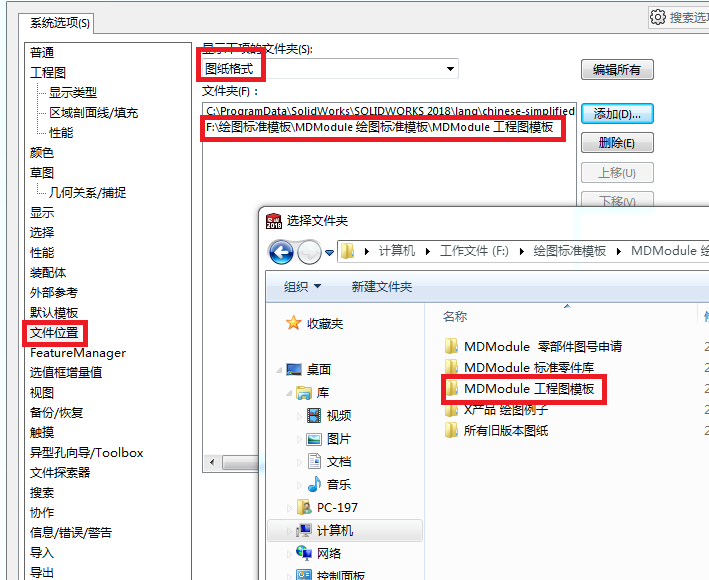

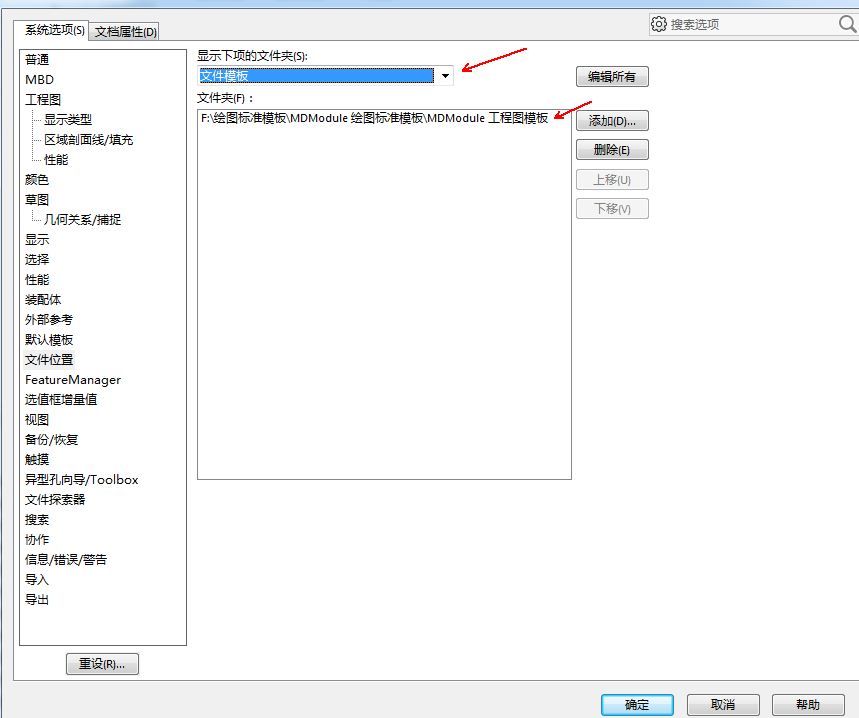

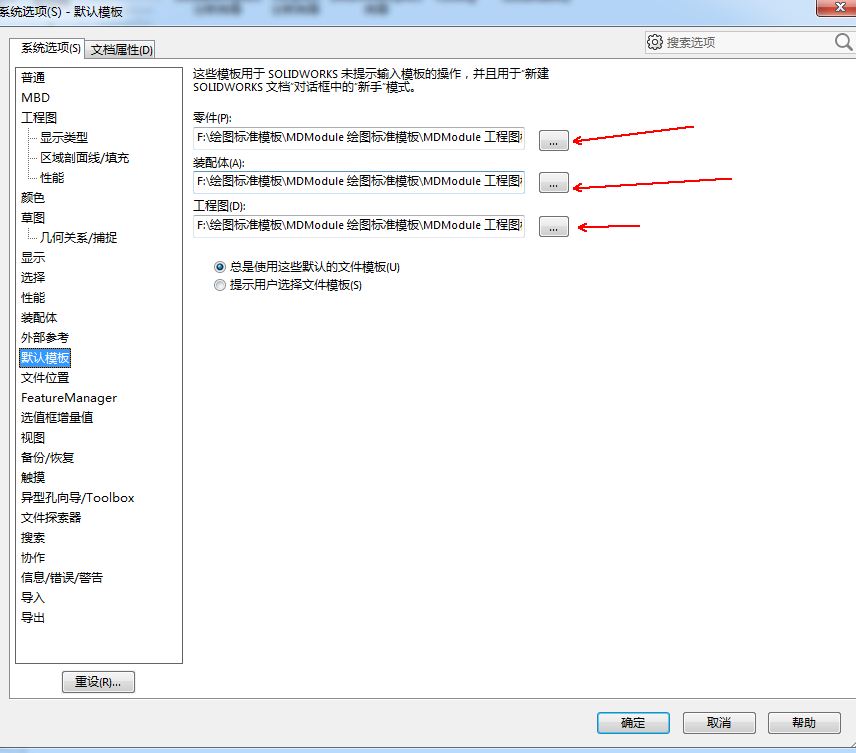

//这两步是设置零件默认模板用的。

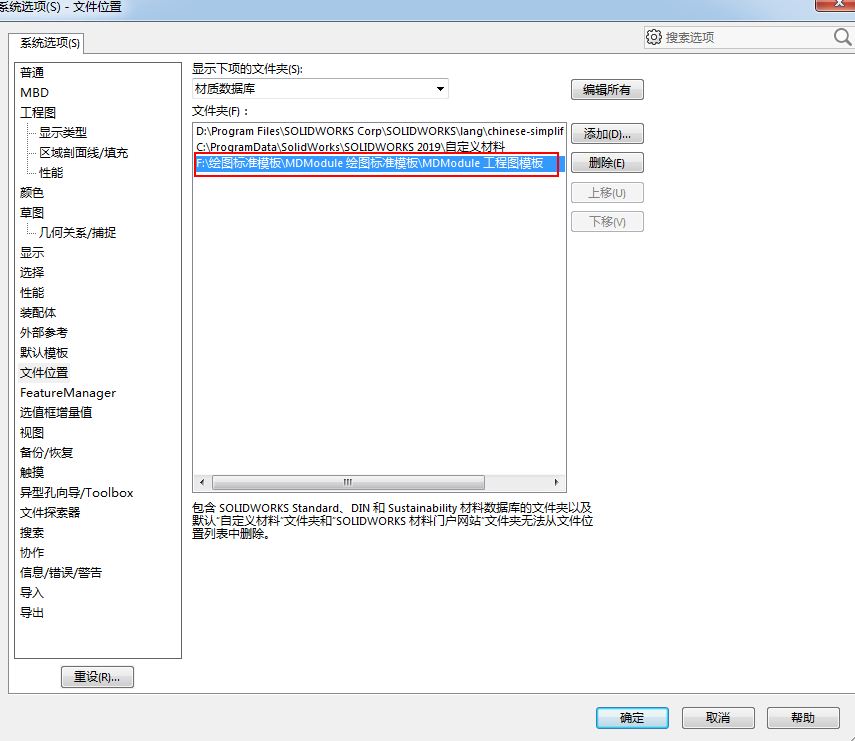

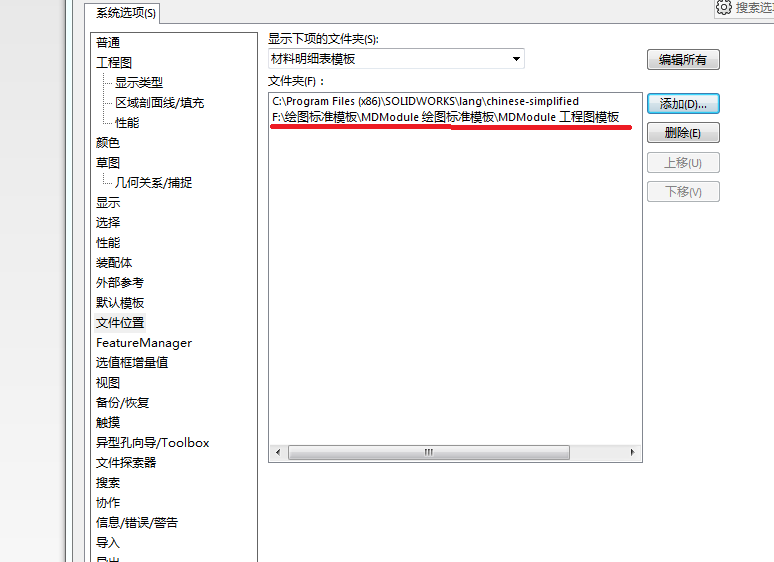

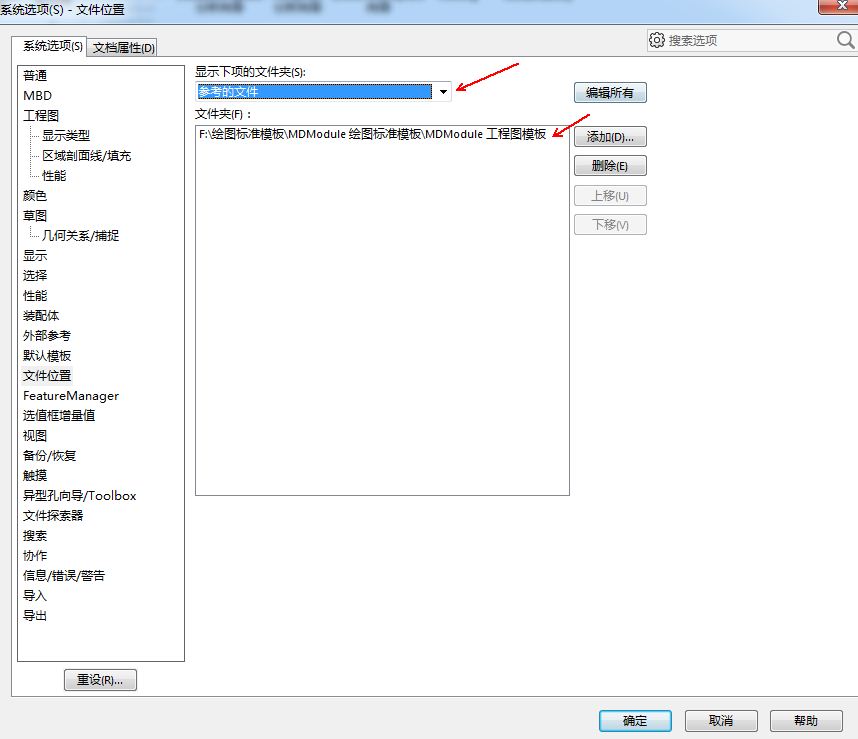

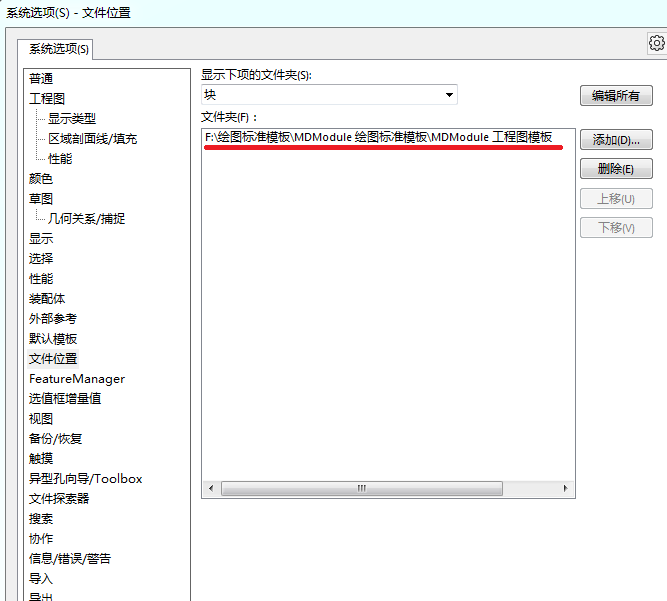

//这一步就是把大多参考用文件的指向自己的数据库，可以不设置。

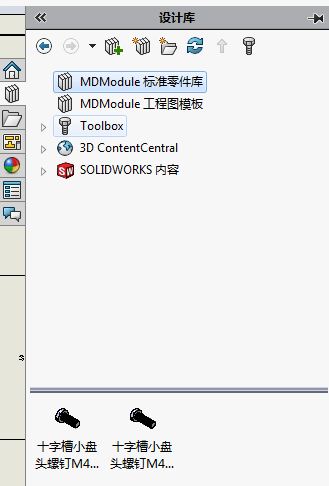

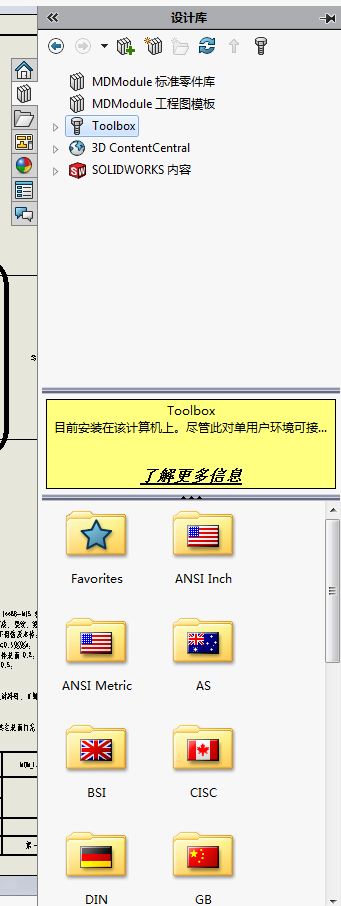

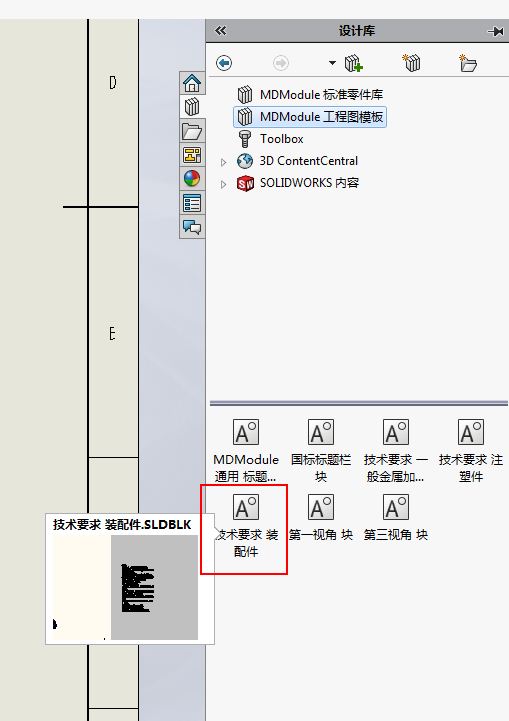

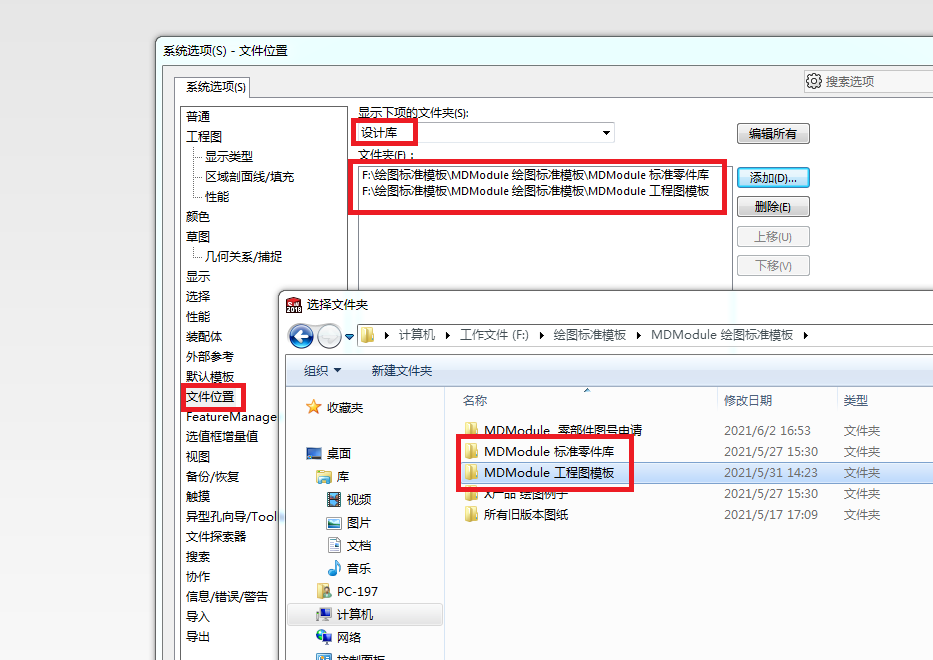

//这就是设置自己的零部件库了，十分重要。

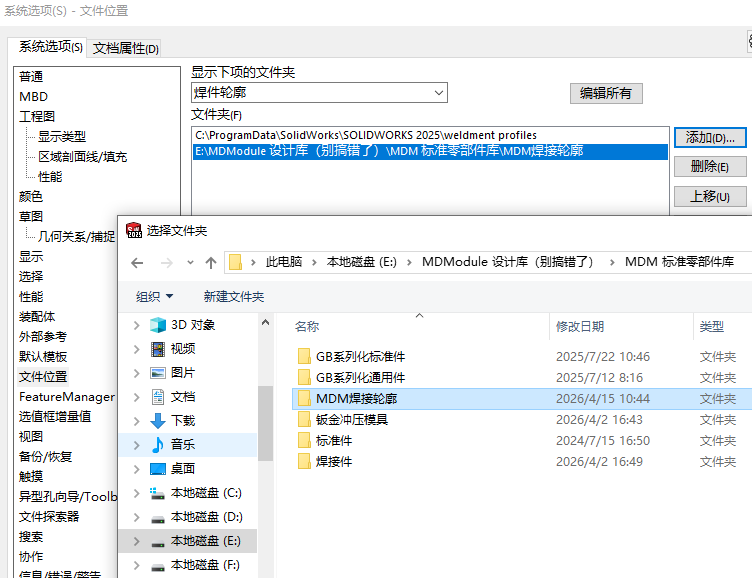

//这一页是针对焊接件or结构件的设置用的，目的是调取自己搞的方管等轮廓标准。
//这个作者感觉可以写个SolidWorks宏程序一步解决，写好之后我放在自己的网盘里面好了。
1.2 国标设置
若是默认模板设置完毕，以下的步骤可以省略。否则请按步骤设置。
1.2.1 3d图设置
1）打开3d图，打开文件属性，删除文件属性所有的内容。（删除不了试试看保留最后一行）

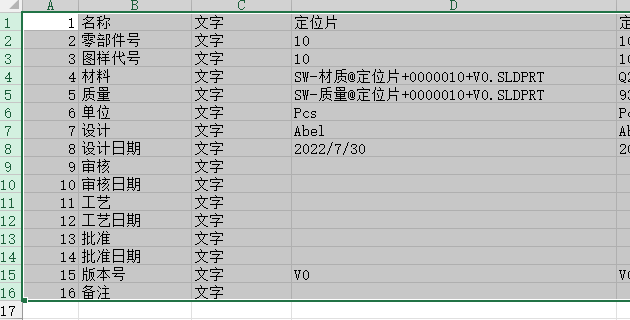

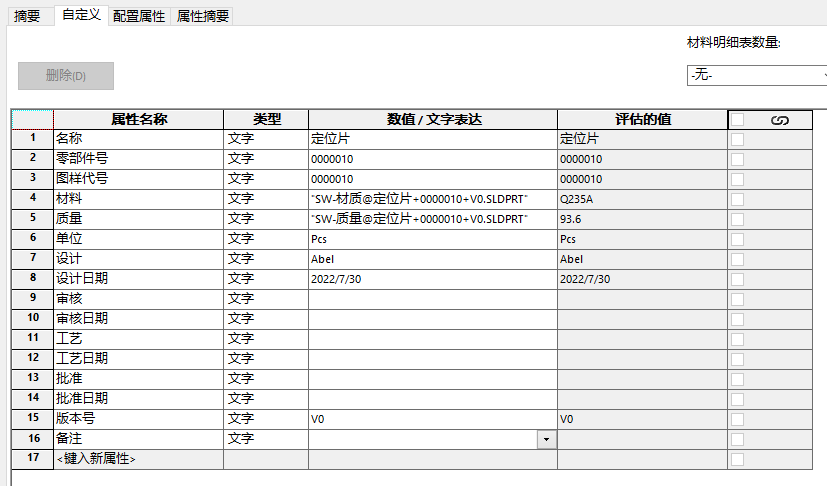

2）打开 “3d图属性栏 复制表”，复制所以内容后，黏贴到3d图的文件属性中去

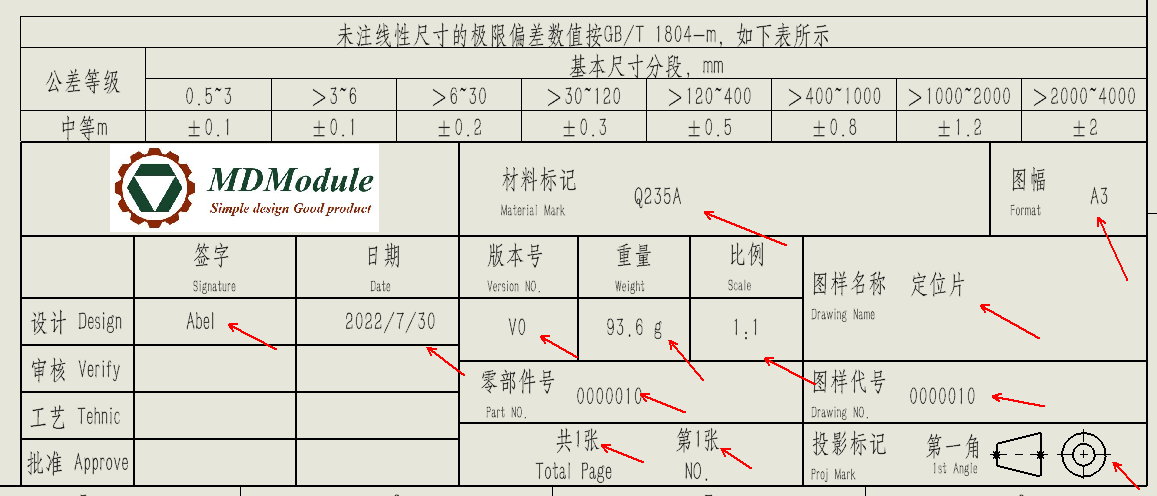

3）依据3d文件属性栏的定义更改内容
//作者更新网盘里的宏程序，可以一键填写。

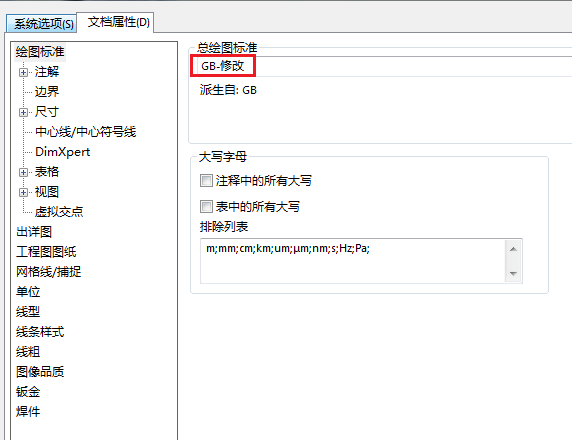

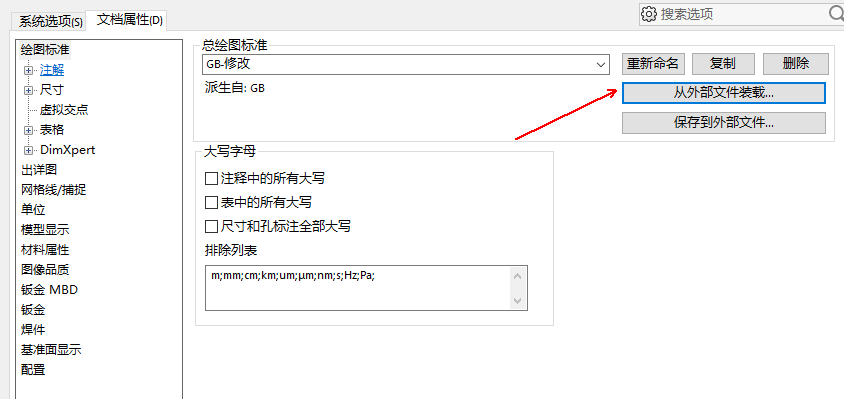

4）3d图，文档属性，绘图标准更改为GB（GB修改是因为作者优化了字体大小等模板）

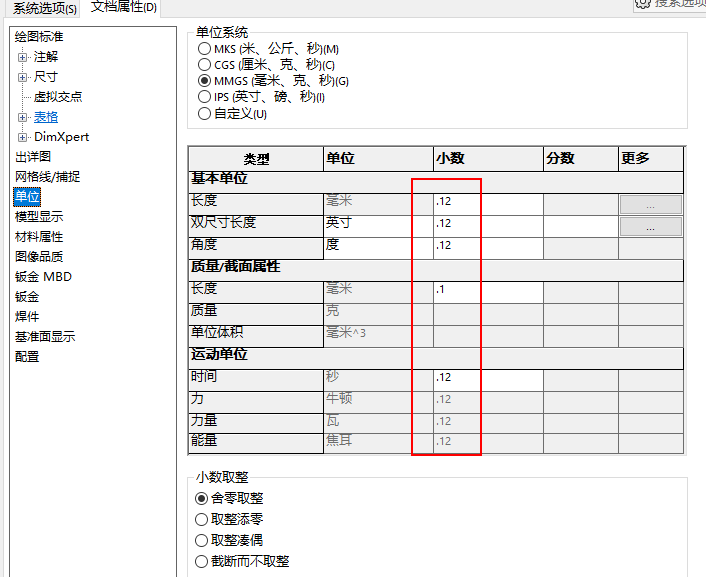

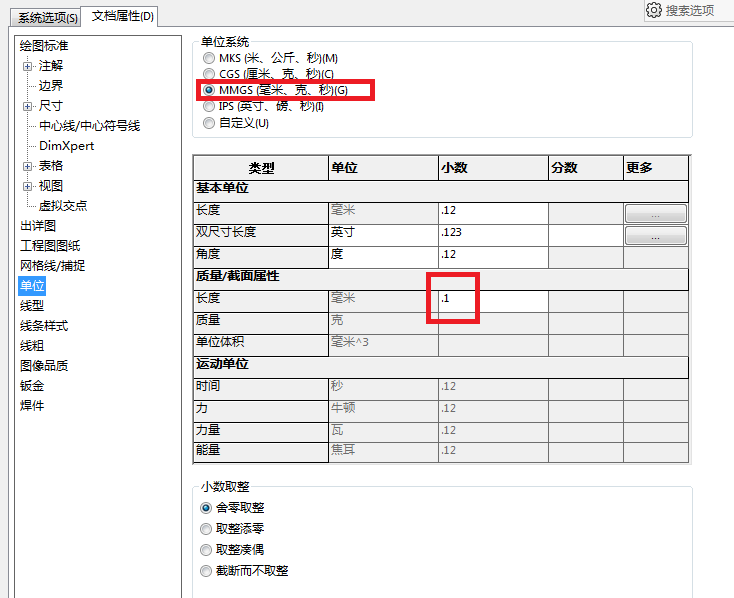

5）单位更改为MMGS

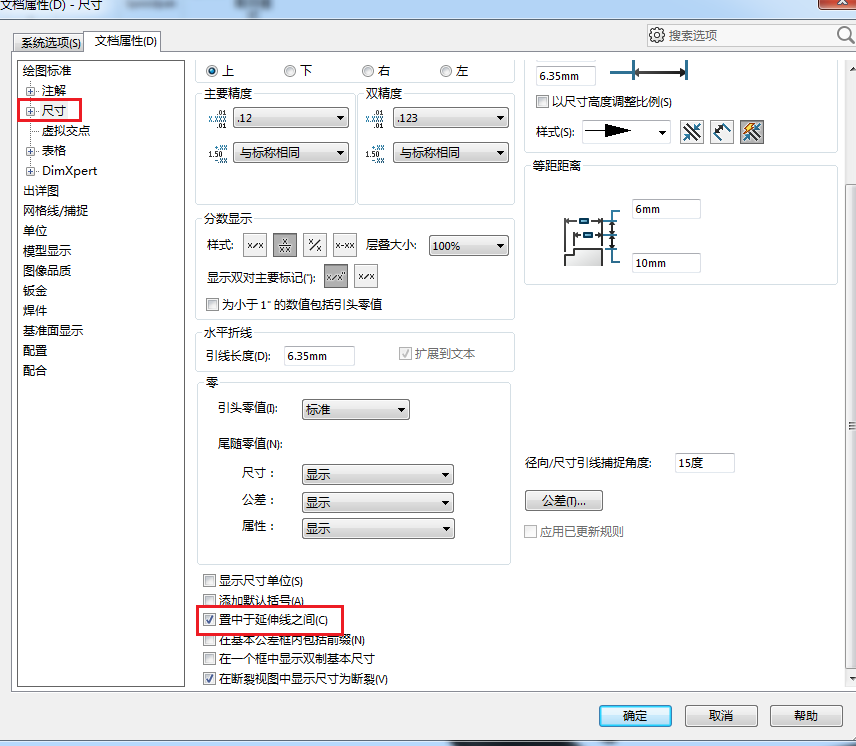

6）尺寸设置为“置中于延伸线之间”。

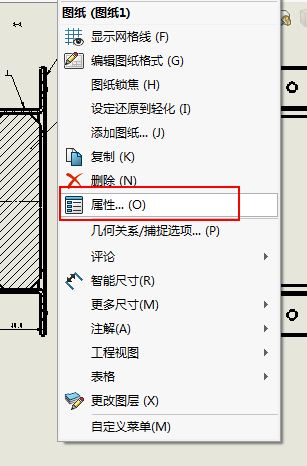

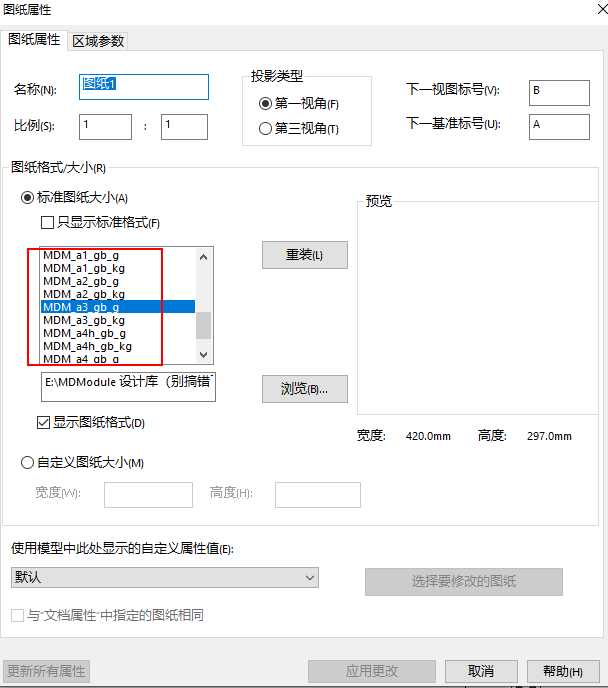

1.2.2 2d工程图设置
1）同样，2d图，文档属性，绘图标准更改为GB
2）单位更改为MMGS

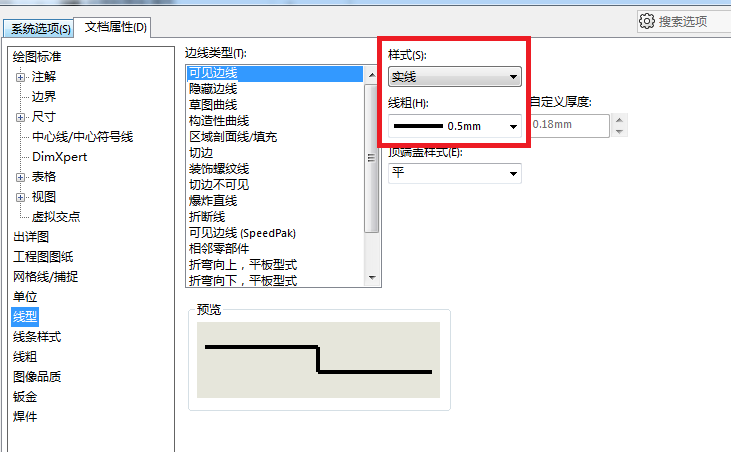

3）线型，实线线粗改为0.5mm（这是国标规定）

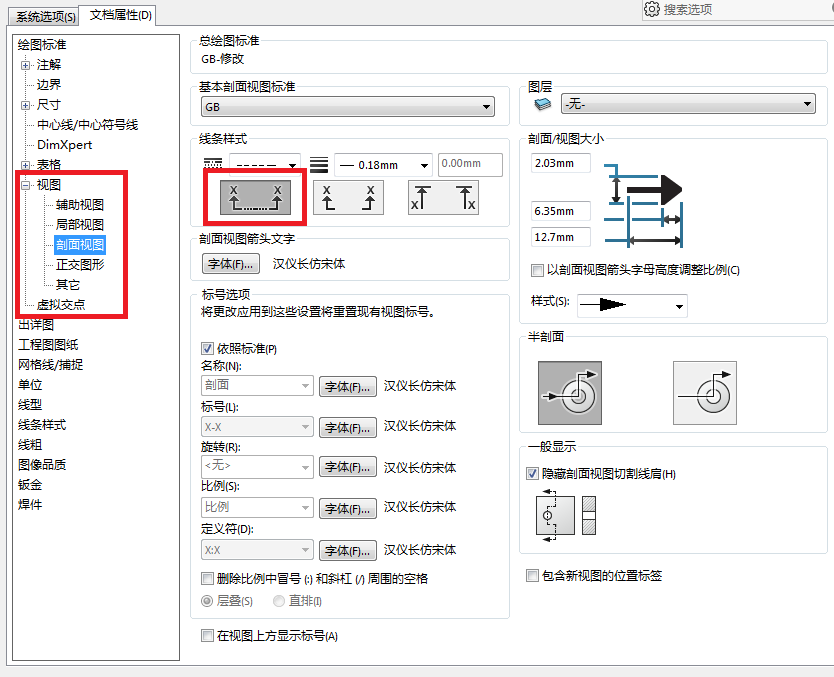

4）剖面线样式更改为第一个

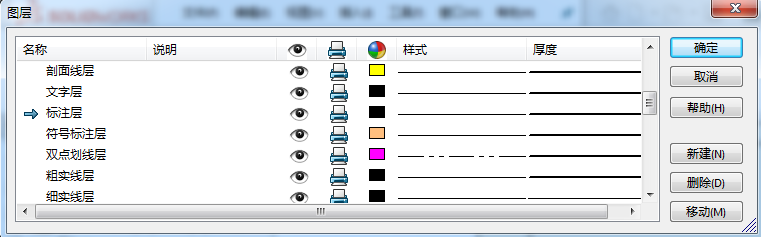

5）层设置，标注层和文字层改成黑色
作者个人不喜欢花花绿绿的图纸颜色设置，看的累而且打印效果不好。

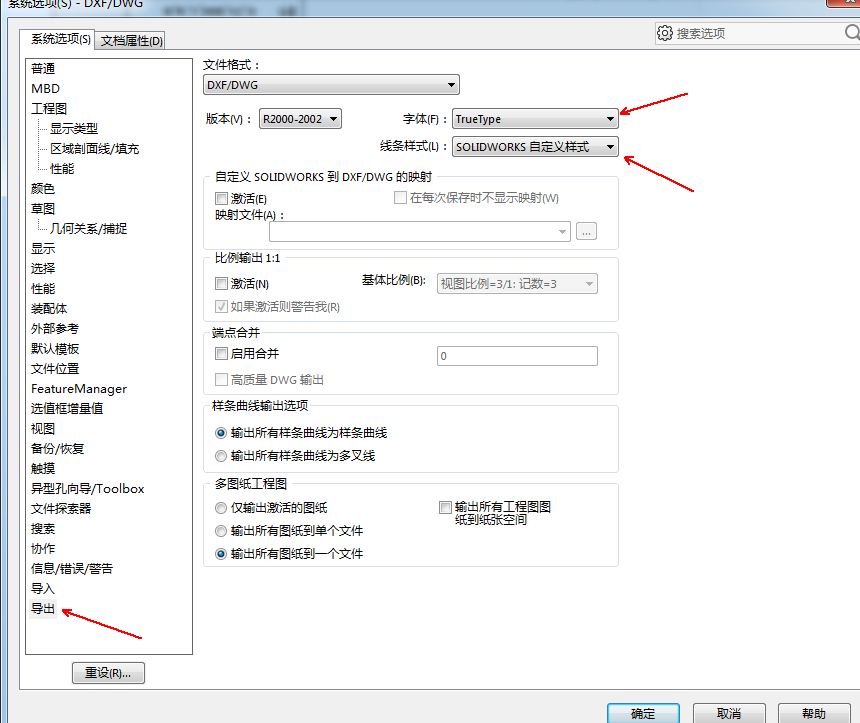

绘图时，图纸统一用标注层即可。这样导出的DXF的线条不会出错。
