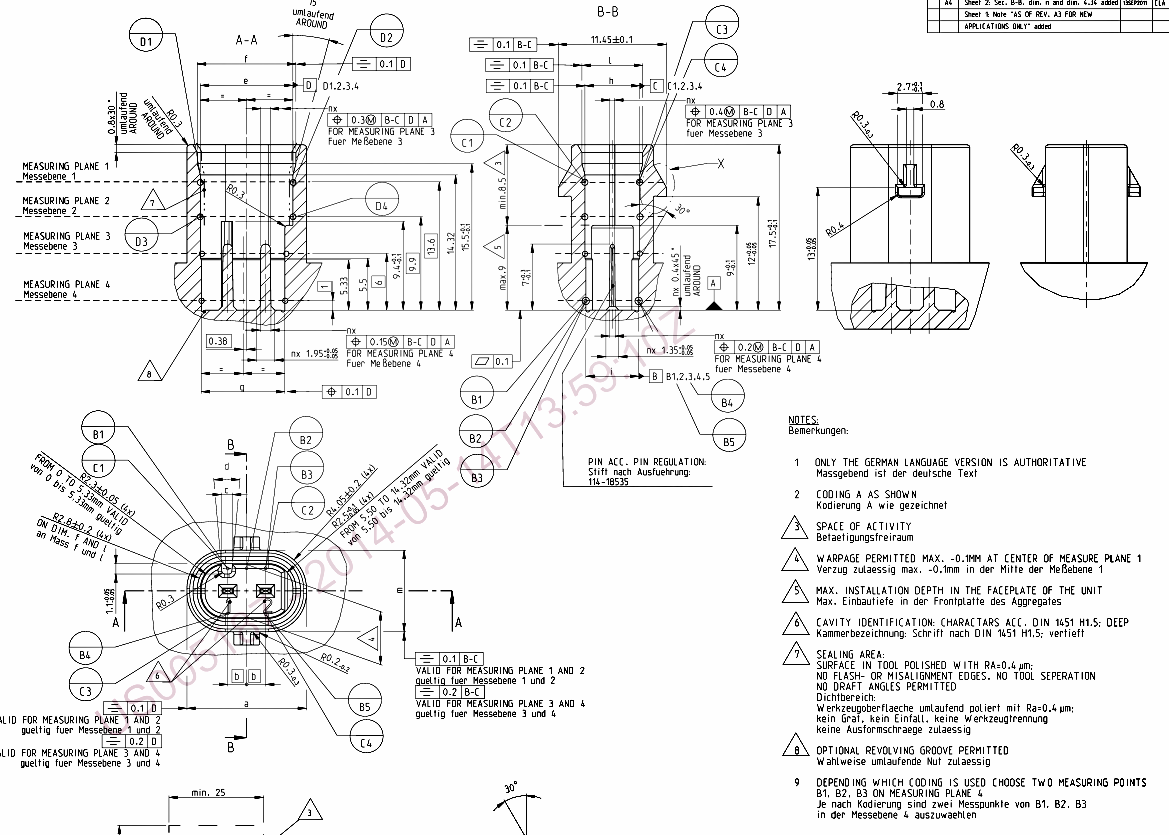

本章目的：标准的工程图才最体现实力，也省却一堆烦恼。
1.前置知识
1.1 机械制图规范
1.1.1 图纸幅面和格式
图纸幅面和格式由国家标准 GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1）图纸幅面
图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表1所规定的基本幅面。必要时，也允许加长幅面。

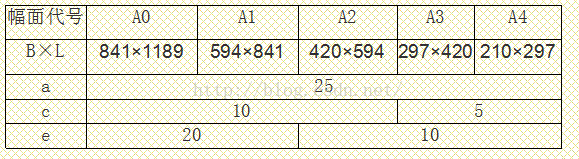

表1图纸幅面及图框格式尺寸

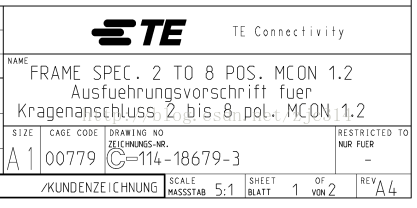

2）标题栏（GB/T 10609.1 – 1989）和明细栏（GB/T 10609.2 – 1989）
每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

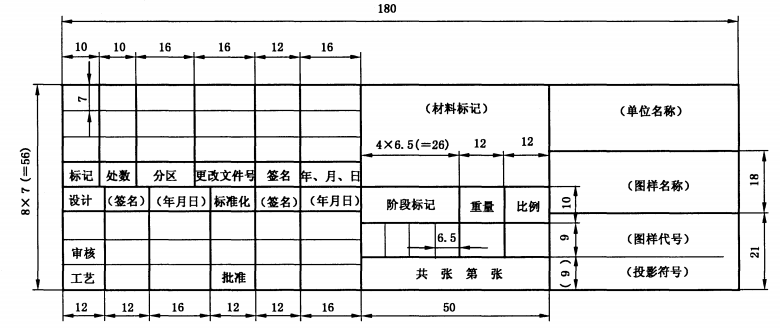

图1 标题栏
//国标标题栏中的内容填写什么，作者倒是希望大家了解一下。

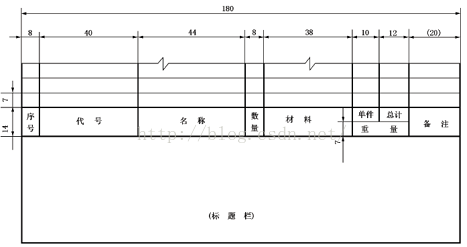

图2 明细栏
1.1.2 字体（GB／T 14691—1993）
（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小于3.5mm，其字宽一般为 h/1.414 （约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。
1.1.3 图线
1）基本线型
根据国标GB/T 17450－1998《技术制图 图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。

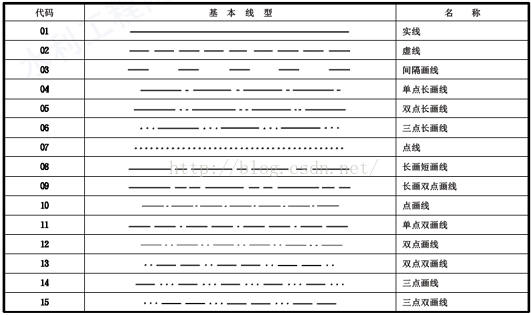

表2基本线型及应用
2）图线的宽度
图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。在同一图样中，同类图线的宽度应一致。

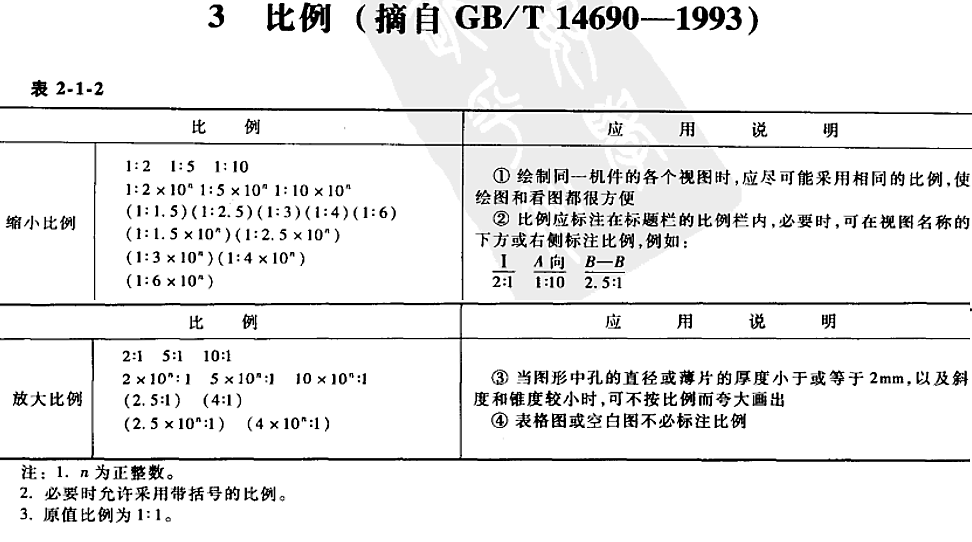

1.1.4 比例
1.1.5 机械制图标准参考

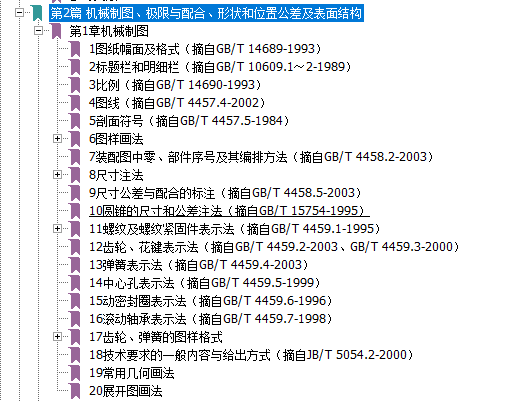

初学者可能为规范的制图而犯愁，也不知道去哪里找制图规范标准。其实很简单，找机械设计手册就可以了，里面的标准是全的。然后，依据手册的内容，再找具体的标准号即可。
机械设计手册的资料作者的分享里有，往下翻。
1.2 计算机绘图（AutoCAD）
为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。
一般图层、线型和字体可作如下设置：
1）图层设置

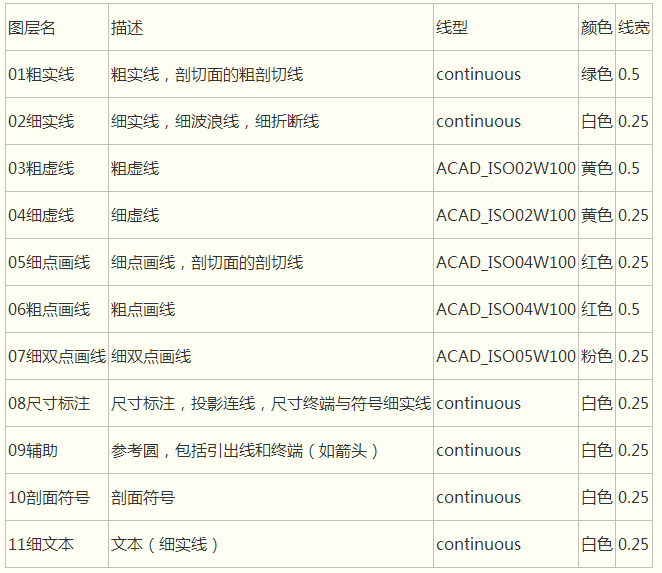

用LAYER命令按表3设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
2）字体样式设置
用STYLE命令设置常用的字体样式，一般可将“STANDARD”样式中的英文字体用“gbenor.shx”或“gbeitc.shx”，中文大字体用“gbcbig.shx”。另外根据需要可新建“仿宋体”样式，采用WINDOWS的字体“仿宋_GB2312”并将字体宽度比例设为0.7。
3）请不要在定义点（DEFPOINTS）层上画图，因为打印不出来。
1.3 图纸的折叠装订
图纸应按国家标准（GB10609.3－89）折叠成297mm×210mm(A4图纸的大小)后装订。
//注：上诉所有的东西真的只要了解就行了，现在的3d软件发展的很快。如SolidWorks2014版本的国标标准化工作真的已经很不错了，明白如何设置这种国标的工作环境就行。作者的网盘有给出完整的模板，设置好即符合国标。
这里作者想吐槽catia，怎么设置国标化都有点问题，感觉压根不是为中国人准备的软件。
当然，标准不照做是万万不行的。通常，越是标准化的图纸做的东西越好，这点是所有人都认的。
